Sonel LKZ-2500 Lite - Localisateur de câbles et d'infrastructures souterraines

Sonel LKZ-2500 Lite - Localisateur de câbles et d'infrastructures souterraines

Détectives clandestins

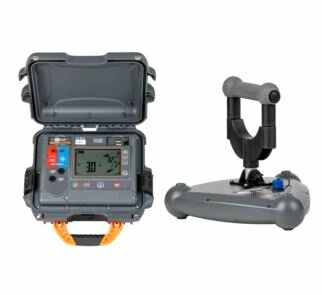

Le kit de recherche LKZ se compose d'un émetteur LKN et d'un détecteur LKD.
Il permet de localiser, d'identifier et de suivre des objets enfouis dans le sol.

Cela vous permet de suivre :

• cordons et câbles d'alimentation, câbles de commande, câbles de télécommunications,
• éléments souterrains des systèmes de protection contre la foudre, des systèmes de protection cathodique,
• les systèmes d'eau et d'égouts,
• systèmes de transport de carburant (pipelines, conduites de gaz)
• systèmes de chauffage et tuyaux pré-isolés.

Les ensembles de la série LKZ sont un soutien précieux dans les travaux de terrassement réalisés pour diverses industries, notamment l'énergie, l'installation, la construction, les chemins de fer, les télécommunications, l'eau et le sanitaire, le chauffage, la géodésique et bien d'autres.

L'émetteur LKN-2500 injecte un signal de localisation dans un objet souterrain.
Le détecteur LKD-2500 placé le long de l'objet trace ce signal le long de l'objet.
Les informations sur la position de l'objet suivi sont affichées sur l'application Sonel LKZ Mobile connectée au détecteur.
La détermination de l'itinéraire de l'objet est possible sur la base de l'observation des valeurs de la boussole et du niveau du signal détecté.

Le système a la capacité de tracer les câbles et d'enregistrer les itinéraires via l'application mobile.
Ces fichiers peuvent être exportés et partagés avec d'autres utilisateurs, y compris des utilisateurs qui ne disposent pas du périphérique LKN-2500/LKD-2500.
Le système peut fonctionner en mode passif (sans utiliser l'émetteur LKN-2500) et en mode actif (en utilisant l'émetteur LKN-2500).

Le mode actif permet d'introduire le signal de trois manières différentes :

• galvanique - injecte le signal de trace directement dans l'objet, via des pinces crocodiles et des cordons de test,
• pince - injecte un signal de trace dans l'objet via une pince inductive,
• inductif - Injecte un signal de suivi dans l'objet de manière inductive, à l'aide de l'antenne interne de l'instrument.

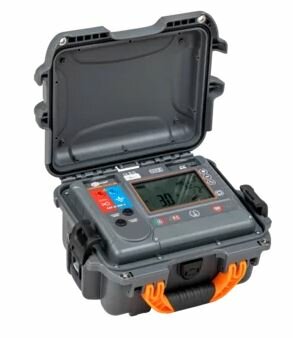

Émetteur

• Fonctionnement en mode connexion directe galvanique ou inductive – antenne émettrice interne
• Compatible avec les pinces émetteurs
• Boîtier robuste

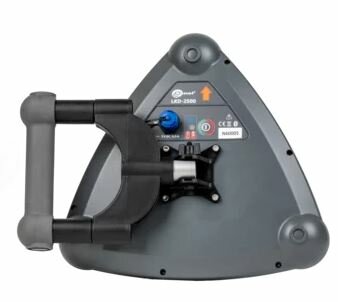

Détecteur

Mode actif

• fonctionne avec l'émetteur LKN-2500 sur les fréquences de 8 kHz, 32 kHz (mode signal)

Mode passif – fonctionne sur les fréquences de :

• 50 Hz, 60 Hz (mode puissance)
• 2...65 kHz (mode radio)

Sonel LKZ Mobile

L'application fonctionne avec le détecteur Sonel LKD-2500. Il permet de suivre des objets, d'enregistrer des itinéraires dans la mémoire de l'appareil mobile, ainsi que des positions GPS de waypoints et des mesures supplémentaires.

L'application permet également :

• exemple de positionnement en direct,
• mesurer la distance jusqu'à un waypoint spécifique,
• exporter des itinéraires vers d'autres appareils mobiles,
• lire les itinéraires depuis la mémoire de l'appareil mobile,
• un exemple de tous les paramètres enregistrés,
• fusionner des itinéraires,
• ajouter des notes aux itinéraires et aux points de mesure.

Contenu du colis:

• Émetteur LKN-2500
• Détecteur LKD-2500
• Câble de test 5 m 1 kV (fiches banane) rouge/bleu
• Pince crocodile 1 kV 20 A rouge/bleu
• 2 x sonde de terre 30 cm
• Chargeur de batterie Z-7
• Chargeur de batterie Z-32
• Sac de transport L-10
• Manche court
• Déclaration de vérification
