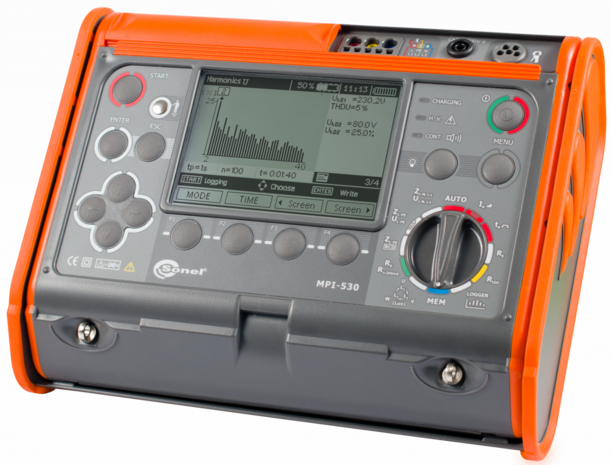

Sonel MPI-530 - Testeur d'installation multifonction des paramètres du système électrique

Sonel MPI-530 - Testeur d'installation multifonction des paramètres du système électrique

Le testeur d'installation multifonctionnel pour les paramètres des installations électriques Sonel MPI-530 est utilisé pour des mesures précises des installations électriques. L'appareil est construit conformément aux exigences de la norme EN 61557. Il permet d'effectuer toutes les mesures liées à la protection contre les chocs électriques, décrites dans la norme HD 60364-6.

Le testeur d'installation spécialisé Sonel MPI-530 se distingue par des fonctions étendues de mesure du sol - méthodes de serrage supplémentaires et résistance du sol.
Grâce à l'adaptateur AuroISO-1000C en option, des mesures automatiques de résistance d'isolement sont également possibles dans les prises et pour les câbles à 3, 4 et 5 conducteurs.

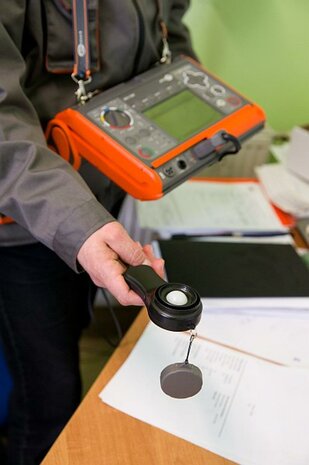

À l'aide du testeur Sonel MPI-530, il est également possible de tester l'intensité lumineuse.
Cela nécessite une sonde externe supplémentaire.
L'instrument peut enregistrer et analyser les paramètres du réseau, y compris les harmoniques jusqu'au rang 40.
Un autre avantage du testeur est le boîtier robuste IP54, qui protège l'appareil contre les dommages mécaniques, la poussière ou les éclaboussures.

Spécifications:

Le testeur d'installation offre une large gamme de fonctionnalités.
Il combine les capacités de mesure de différents appareils tout en garantissant une précision tout aussi bonne.

Le MPI-530 peut être utilisé pour toutes mesures de mise en service des installations électriques conformément à la réglementation en vigueur :

• Impédance de boucle de court-circuit (également dans les circuits protégés par disjoncteurs différentiels),
• Paramètres RCD, » résistance d'isolement,
• Résistance de terre (4 méthodes de mesure + mesure de résistance du sol),
• Continuité des liaisons de protection et équipotentielles,
• Mesure de l'intensité lumineuse,
• Test d'ordre des phases, » test du sens de rotation du moteur.

Le MPI-530 peut enregistrer les paramètres de qualité d'alimentation 50/60 Hz :

• Tension L1 – valeurs moyennes allant jusqu'à 500 V,
• Courant L1 – valeurs moyennes, mesure de courant dans la plage jusqu'à 3 kA (en fonction des sondes de courant utilisées),
• Fréquence comprise entre 40 Hz et 70 Hz,
• Puissance active (P), réactive (Q) et apparente (S),
• Facteur de puissance (PF), cosφ,
• Les harmoniques (jusqu'au 40ème pour la tension et le courant),
• Distorsion harmonique totale (THD) pour le courant et la tension.

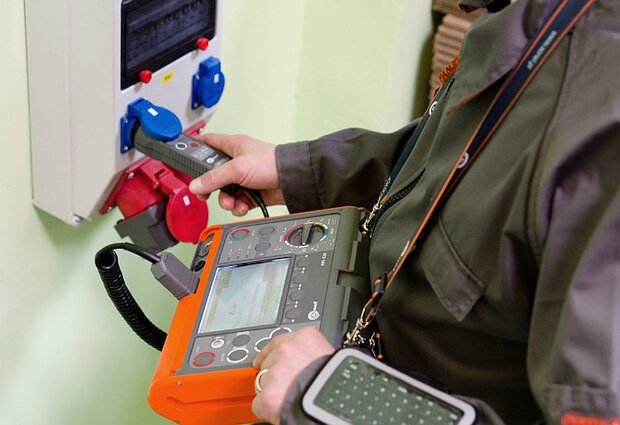

Inspection de sécurité électrique

Cet appareil peut être utilisé pour inspecter la sécurité des systèmes électriques dans les ménages et les installations industrielles.
Les mesures peuvent être facilement automatisées avec :

• Mode automatique des tests de disjoncteur différentiel (RCD),
• L'adaptateur WS qui permet de tester les systèmes via des prises standards 230 V,
• Adaptateur AutoISO-1000C pour test automatique de résistance d'isolement de câbles à 3, 4 et 5 conducteurs, sans commutation.

Structure de la mémoire

La structure de la mémoire a une forme arborescente. Il a la capacité de stocker des dizaines de milliers de résultats dans la configuration CLIENT-OBJET-INSTALLATION-POINT DE MESURE, ce qui permet de créer un protocole de test clair dans les phases ultérieures.
Cette construction peut être préparée au mètre avant le début des travaux. La saisie des données dans l'appareil est facilitée par le clavier QWERTY avec module de communication Bluetooth.

Système d'aide intégré

L'appareil dispose d'écrans d'aide intégrés avec des diagrammes de mesure.
Cela vous permet de vérifier facilement et rapidement comment vous connecter à un système particulier en fonction du type de mesure effectuée.

Résistance accrue aux conditions environnementales

Le testeur MPI-530 peut résister à des conditions environnementales difficiles.
La protection contre la pénétration de poussière et d'eau est assurée par un boîtier unique avec degré de protection IP54.
Il résiste aux dommages mécaniques et une conception spéciale vous permet de protéger facilement l'écran en le protégeant avec le couvercle du testeur.
En plus de protéger contre les dommages, il vous permet également de transporter et d'utiliser facilement l'appareil dans différentes positions.

Communications et logiciels

Vous pouvez facilement transférer les données de mesure vers votre ordinateur via le port USB ou la communication sans fil Bluetooth.
Utilisez le logiciel Sonel Reports PLUS pour générer un rapport sur les mesures de protection contre les chocs électriques.
La sauvegarde des données téléchargées dans les formats les plus simples et l'impression sont prises en charge par le logiciel gratuit Sonel Reader

Contenu du colis:

• Cordon de test de 1,2 m (fiches banane) rouge/bleu/jaune
• Pince crocodile 1 kV 20 A rouge / bleu / jaune
• Sonde à broche 1 kV (fiche banane) rouge/bleu/jaune
• Adaptateur WS-03 avec bouton START avec prise UNI-Schuko
• 2x sonde de test de contact de terre (tige), 30 cm
• Cordon de test 15 m, bleu (sur bobine), Cordon de test 30 m, rouge (sur bobine)
• Câble secteur avec fiche IEC C7
• Alimentation Z-7
• Câble pour recharger la batterie depuis la prise allume-cigare de la voiture (12 V)
• Batterie Ni-MH 4,8 V 4,2 Ah
• Sangles de suspension L-2 (jeu)
• Mallette de transport L-2
• Certificat d'étalonnage en usine
