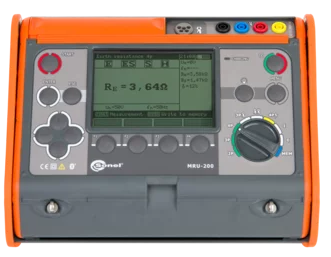

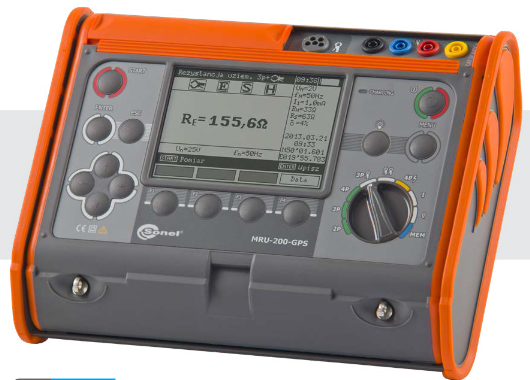

Sonel MRU-200 - Mesureur de résistance de terre et de sol
La résistance du sol et la résistance du sol Sonel MRU-200 dépendent de la résistance du sol et de la résistance du sol selon les différentes méthodes.
Le caractère de la conception selon le modèle de construction similaire est utilisé pour utiliser les méthodes utilisées pour mesurer la résistance de la terre.
La méthode de la technique des 3 pôles et 4 couches, la méthode des suppléments nés (méthode multiple), la base de la méthode des nés et la méthode des impulsions (mesure de l'impédance de terre).
Et grâce à la méthode utilisée pour mesurer les résultats, les tests sont réalisés sans utilisation de sondes supplémentaires supplémentaires sur le sol.
La méthode d'impact, la quantité utilisée, est utilisée, et permet de diagnostiquer la nature de la protection contre la foudre. Il est utilisé de manière optimale pour les mesures des surfaces de sol, des multiples et des sols (sous-sols).
La méthode avancée n’est pas nécessaire pour la modification du circuit.
La méthode d'impact est basée sur la conformité à la norme EN 62305 - la nécessité de mesurer l'impact de la terre.
Ce n'est que maintenant que la capacité du Sonel MRU-200 est complète.
Les équipements utilisés pour mesurer la résistance de la terre, la continuité des connexions entre la protection et l'égalisation et à l'aide des broches, égalisent les courants du futur.
Les grandes fonctionnalités et les nombreuses options de mesure, le compteur MRU-200 mérite également d'être reconnu pour la grande précision des résultats obtenus.
Gamme de mesure - mesures selon EN 61557 - à partir de 0,30 Ω.
Spécifications:
Méthodes de mesure:
- Méthode d'impulsion – mesurez les systèmes de protection en utilisant la méthode d'impulsion de 4/10 μs, 8/20 μs, 10/350 μs
- Méthode 3 pôles et 4 fils – mesure du système du sol pour aider les sondes auxiliaires
- Méthode d'alimentation tripolaire - mesure des systèmes électriques à l'aide des électrodes terrestres
- Méthode de coupe - s'assurer que le système est utilisé pour utiliser les sondes auxiliaires avant de les utiliser
- Résistance de terre – Méthode Wenner
- Résistance aux conducteurs au sol et compensation pour consommation de courant ≥200 mA avec fonction automatique zéro - basée sur la norme EN 61557-4
- Mesure du courant de fuite
Caractéristiques supplémentaires:
- Mesure de la résistance des électrodes auxiliaires RS et RH
- Mesurer la tension parasite
- Mesure de fréquence parasite
- Mesure en présence de tensions parasites générées par les réseaux électriques de fréquence 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz
- Sélection de la tension maximale (25 V et 50 V)
- Calcul automatique de la résistance du sol en ohms (Ωm) et ohms pieds (Ωft)
- Mémoire pour 990 résultats de mesure (10 banques de 99 cellules chacune)
- Calibrer la pince utilisée
- Regarder et temps réel (RTC)
- Transfert de données vers des ordinateurs et des équipements mobiles
- Indicateur de batterie
Application:

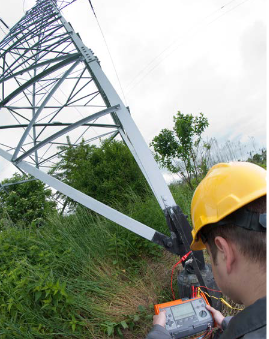

Le compteur MRU-200 est pris en compte pour les conditions de déplacement et les difficultés supplémentaires.
Puisque la mesure du courant de plus 200 mA est suffisante, la méthode de mesure de l'efficacité des composants électriques des centrales de transformation et des centrales électriques est suffisante.

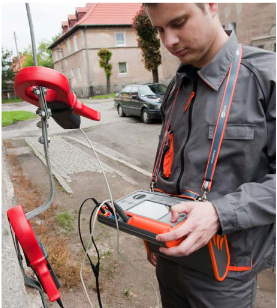

Grâce aux méthodes utilisées par les pinces, il faut s'assurer que les débrancheurs enchaînent les commandes et fonctionnent rapidement.
Prenons un rôle personnel dans la préparation des objets exposés avec les dimensions, ou les éléments de liaison en fonction de la nature des encapsulations.
L'interface utilisateur graphique fournit des lectures claires et des messages explicites.
Cela est traduit par un service rapide et sans traces.
Méthode impulsionnelle:
Le MRU-200 est utilisé pour tester les conditions des systèmes de protection avec la foudre et est conçu pour simuler les conditions de couplage de la foudre.
C'est généralement le cas avec une standardisation des impulsions frontales et une période de temps de la photo.
Les rampes d'impulsion disponibles incluent 4/10 μs, 8/20 μs, 10/350 μs.
Compatible avec l'adaptateur ERP-1:
L'adaptateur ERP-1 utilise les systèmes d'exploitation du testeur pour adapter la pince flexible.
Il s'agit d'une utilisation privée pour les visites et les voyages – seulement après décision du distributeur des liaisons de commande.
Un algorithme propriétaire utilisé pour utiliser le sens du coulement pour garantir l'individualité et faciliter la détection des dommages, qui est un exemple des bandes corrosives (cerceaux).
Possibilités:
Les méthodes de mesure disponibles dans l'appareil permettent un contrôle complet du fonctionnement et de la mise à la terre de protection.
La fonction d'étalonnage des cordons de test élimine l'influence de leur résistance sur le résultat.
Cependant, ce n’est qu’un début.
- La méthode à quatre fils fournit une mesure très précise des petites valeurs de résistance attendues, éliminant ainsi la résistance des cordons de test reliant le multimètre à la terre.
- La mesure de la continuité des connexions de protection et des liaisons équipotentielles avec un courant supérieur à 200 mA répond aux exigences de la norme EN 61557-4.
- Avant de prendre la mesure, le compteur vérifie si l'objet testé est soumis à une tension parasite excessive, ce qui peut indiquer des problèmes supplémentaires.
Mémoire et résultats:
Les résultats peuvent être stockés dans la mémoire de l'appareil. Il est divisé en 10 banques de 99 cellules correspondant chacune à une mesure.
Ces résultats peuvent être facilement transférés vers le logiciel Sonel Reader pour archivage ou analyse et recherche ultérieures.
L'interface sans fil Bluetooth peut être utilisée pour transférer les résultats de mesure vers un logiciel PC ou vers un téléphone mobile avec une application spéciale – Sonel MRU Mobile.
Cela fournit non seulement une fonction d'archivage des données, mais également un transfert ultérieur de données – directement depuis le lieu de mesure par e-mail.
Contenu du colis:
- Câble de mesure 2,2 m (fiches banane) noir
- Câble de mesure 1,2 m (fiches banane) rouge
- Batterie NiMH 4,8 V 4,2 Ah
- Pince crocodile 1 kV 20 A noir/rouge
- Cordon de mesure 50 m pour mesures de résistance de terre (sur bobine, fiches bananes, blindées) jaune
- Cordon de test 25 m pour mesures de résistance de terre (sur bobine, banane fiches) bleu/rouge
- Cable USB
- 4x sonde de test de contact de terre (30 cm)
- Crampe avec connexion banane
- Sangles de suspension
- Cordon d'alimentation 230 V (prise IEC C7)
- Adaptateur secteur Z7
- Câble pour charger la batterie via l'allume-cigare de la voiture (12 V)

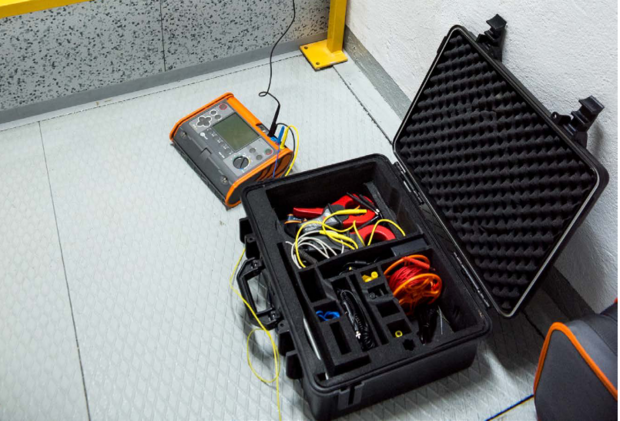

- Mallette de transport L-2
- Batterie NiMH 4,8 V 4,2 Ah
- Certificat d'étalonnage en usine
