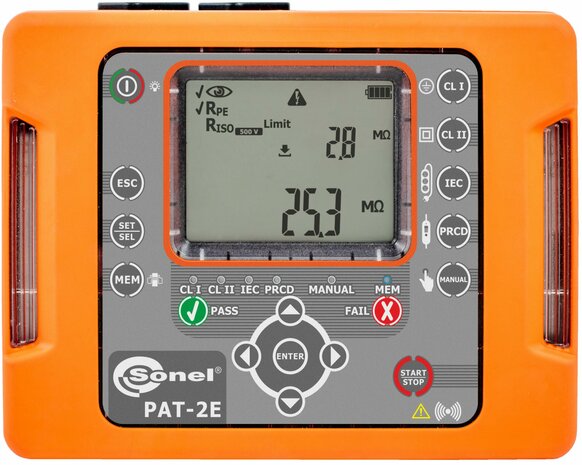

Sonel PAT-2E - Testeur pour appareils portables

Sonel PAT-2E - Testeur pour appareils portables

Le compteur mobile de sécurité pour équipements électriques Sonel PAT-2E surprend par ses dimensions compactes et combine une mobilité totale et des circuits de mesure avancés, grâce auxquels il permet d'effectuer des mesures entièrement automatiques des équipements électriques, des câbles CEI et des rallonges, y compris ceux avec PRCD.
Avec un seul bouton START, un ensemble complet de tests peut être effectué.
De plus, Sonel PAT-2E dispose de capacités de configuration étendues qui permettent de modifier le fonctionnement de l'appareil et de l'adapter de manière optimale aux besoins de l'utilisateur.

Spécifications:

•  Indication des résultats des tests par LED
•  accès rapide aux procédures de mesure
•  design compact et étui souple ergonomique
•  sélection automatique de la plage de mesure
•  mesure de la résistance du conducteur de protection aux courants : 200 mA
•  mesure de résistance d'isolement 250 V, 500 V
•  Test du temps de déclenchement PRCD
•  mesure du courant de fuite équivalent, de contact et différentiel
•  mesure de la tension secteur
•  Test de plomb CEI
•  enregistrer les résultats dans la mémoire
•  impression d'étiquettes avec les résultats des mesures (option)
•  fonctionne avec les logiciels : Sonel Reader et Sonel PAT Analysis
•  fonctionne avec l'application mobile Sonel PAT Analysis

Capacités

Le compteur PAT-2E est une combinaison innovante de petites dimensions (permettant une mobilité totale) avec des systèmes de mesure avancés, fournissant des mesures entièrement automatiques des appareils électriques, des câbles CEI et des rallonges - également ceux avec PRCD.

Une série de tests est effectuée en appuyant simplement sur le bouton START.
Les options de configuration permettent de modifier le mode de fonctionnement du compteur et ainsi de mieux l'adapter aux besoins de l'utilisateur.

L'instrument PAT est équipé d'un mode de mesure manuel.
Il est utile dans les situations où un test individuel suffit au lieu d'une séquence de mesure complexe.

Tous les instruments permettent des tests de base sans alimentation externe : des kits de tests simplifiés sont disponibles en mode batterie.

Les petites dimensions, le poids léger et un sac spécialement conçu pour le lecteur et les accessoires offrent à la fois commodité et grande mobilité.
La communication sans fil avec l'imprimante permet un agencement libre des lieux de mesure sans fils emmêlés.
La mémoire du compteur et l’intégration avec le logiciel PC étendent en outre les fonctionnalités des instruments.

Normes

Le testeur peut être utilisé pour tester les performances de l'équipement conformément aux normes :

•  EN 50699:2021 Essais récurrents des équipements électriques
•  EN 60745-1 Outils électriques portatifs à moteur. Sécurité. Exigences générales
•  EN 61029 Sécurité des outils électriques transportables à moteur - Exigences générales
•  EN 60335-1 Appareils électrodomestiques et analogues - Sécurité - Partie 1 : Exigences générales
•  EN 60950 Sécurité des équipements informatiques (équipement informatique)
•  AS/NZS 3760 :2010 Inspection de sécurité en service et tests des équipements électriques
•  VDE 0404-1 Appareils de test et de mesure pour tester la sécurité électrique des appareils électriques. Partie 1 : Exigences générales
•  VDE 0404-2 Appareils de test et de mesure pour tester la sécurité électrique des appareils électriques. Partie 2 : Installations d'essai pour les essais après réparations, modifications ou pour les essais répétés
•  VDE 0701-0702 Tests après réparations et modifications d'appareils électriques. Répétez les tests des appareils électriques. Exigences générales pour la sécurité électrique

Sonel PAT Analyse Mobile

L'application mobile étend les capacités du testeur Sonel PAT-2E.
Il est disponible sur les appareils dotés du système d'exploitation Android (version 5.0+). Sonel PAT Analyse Mobile :

•  se connecte sans fil au testeur et à l'imprimante sélectionnés,
•  télécharge les résultats de mesure,
•  enregistre les résultats dans la structure de mémoire PAT (client, appareils et données de mesure),
•  imprime des rapports et des codes QR,
•  lit les codes QR du système PAT,
•  envoie des données via Internet.

Analyse Sonel PAT

Ce logiciel est destiné aux entreprises qui effectuent des mesures de sécurité des équipements électriques.
Les applications sont compatibles avec les testeurs Sonel de la série PAT.
Les données enregistrées par le compteur sont inscrites dans le rapport de test de l'équipement sélectionné.

 Parfait pour les usines de production, les services de location d’outils électriques, les services de réparation et d’entretien, etc.

•  Structure hiérarchique de saisie des données - un appareil est attribué à une entreprise ou un service spécifique.
•  Capacité de recueillir des informations sur un équipement donné.
•  Suivi de l'historique des tests d'un appareil.
•  Possibilité de configuration avancée du compteur via un logiciel.
•  Impression d'étiquettes sur papiers adhésifs standards.
•  Possibilité de créer un étalon de mesure personnalisé à l'aide de l'éditeur de rapport.
•  Possibilité de planifier des mesures - chaque appareil contient une liste de « Cycles de mesure » - l'application affiche automatiquement les appareils dont la date limite de test approche ou a expiré.

Impression du rapport selon les normes suivantes :

Contenu du colis:

•  Cordon de mesure 1,2 m, 1 kV (connecté dans une pince crocodile) rouge
•  Cordon d'alimentation Uni-Schuko / fiche IEC C19
•  cable USB
•  2 fusibles 16 A, 5 x 20 mm
•  Mallette de transport M-12
