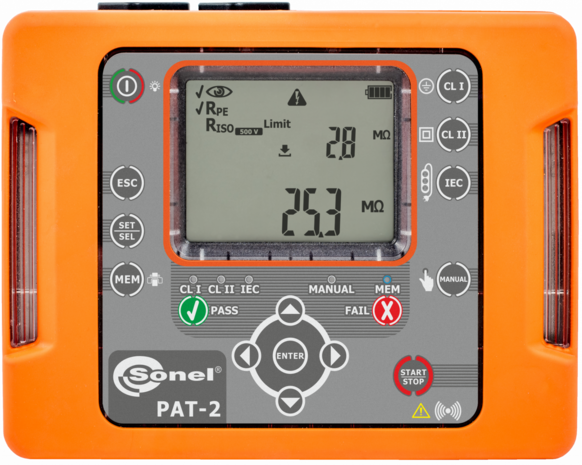

Sonel PAT-2 - Testeur pour appareils portables

Sonel PAT-2 - Testeur pour appareils portables

Le compteur de sécurité Sonel PAT-2 pour équipements électriques est une combinaison innovante de petites dimensions (et de la mobilité totale associée) avec des systèmes de mesure avancés, permettant des mesures entièrement automatiques des équipements électriques, des câbles CEI et des rallonges - y compris ceux avec PRCD.

Spécifications:

•  Indication des résultats des tests par LED
•  accès rapide aux procédures de mesure
•  design compact et couverture souple ergonomique
•  sélection automatique de la plage de mesure
•  mesure de la résistance du conducteur de terre aux courants : 200 mA
•  mesure de résistance d'isolement 500 V
•  Test de temps de déclenchement PRCD
•  mesure du courant de fuite équivalent, de contact et différentiel
•  mesure de la tension secteur
•  Test de câble CEI
•  stocker les résultats en mémoire
•  imprimer des étiquettes avec les résultats des mesures (facultatif)
•  fonctionne avec les logiciels : Sonel Reader et Sonel PAT Analysis
•  fonctionne avec l'application Sonel PAT Analysis Mobile

Possibilités

Le compteur PAT-2 est une combinaison innovante de petites dimensions (permettant une mobilité totale) avec des systèmes de mesure avancés, permettant des mesures entièrement automatiques des appareils électriques, des câbles CEI et des rallonges - y compris ceux avec PRCD.

Une simple pression sur le bouton START exécute une série de tests.
Les options de configuration permettent de modifier le mode de fonctionnement du compteur et ainsi de mieux l'adapter aux besoins de l'utilisateur.

L'instrument PAT est équipé d'un mode de mesure manuel. Il est utile dans les situations où un test individuel suffit plutôt qu'une série complexe de mesures.

Tous les instruments permettent des tests de base sans alimentation externe : des ensembles de tests simplifiés sont disponibles en mode batterie.

Les petites dimensions, le poids léger et un sac spécialement conçu pour le lecteur et les accessoires garantissent à la fois commodité et grande mobilité.
La communication sans fil avec l'imprimante permet d'agencer librement les points de mesure sans que les câbles ne s'emmêlent.
La mémoire du compteur et l'intégration avec le logiciel PC étendent également les fonctionnalités des instruments.

Normes

Le testeur peut être utilisé pour tester les performances de l'équipement conformément aux normes :

• EN 50699:2021 Essais répétés des équipements électriques
• EN 60745-1 Outils à main à entraînement électrique. Sécurité. Exigences générales
• EN 61029 Sécurité des outils électroportatifs à moteur - Exigences générales
• EN 60335-1 Appareils électrodomestiques et analogues - Sécurité - Partie 1 : Exigences générales
• EN 60950 Sécurité des équipements informatiques (équipement informatique)
• AS/NZS 3760 : 2010 Inspection de sécurité et tests des équipements électriques en cours d'utilisation
• Appareils de mesure de test VDE 0404-1 pour tester la sécurité électrique des appareils électriques. Partie 1 : Exigences générales
• Appareils de mesure de test VDE 0404-2 pour tester la sécurité électrique des appareils électriques. Partie 2 : Équipement d'essai pour les essais après réparations, modifications ou pour des essais répétés
• VDE 0701-0702 Tests après réparations, modifications des systèmes électriques. Répétez les tests des appareils électriques. Toutes les précautions générales de sécurité électrique

Sonel PAT analyse mobile

L'application mobile étend les capacités du testeur Sonel PAT-2. Il est disponible sur les appareils dotés du système d'exploitation Android (version 5.0+).
Sonel PAT analyse mobile :

•  se connecte sans fil au testeur et à l'imprimante sélectionnés,
•  télécharge les résultats de mesure,
•  stocke les résultats dans la structure de la mémoire PAT (client, appareils et données de mesure),
•  imprime des rapports et des codes QR,
•  lit les codes QR du système PAT,
•  transmet des données sur Internet.

Analyse Sonel PAT

Ce logiciel est destiné aux entreprises qui effectuent des mesures de sécurité sur des équipements électriques.
Les applications sont compatibles avec les testeurs de la série Sonel PAT.
Les données stockées par le compteur sont saisies dans le rapport de test de l'appareil sélectionné.

•  Parfait pour les usines de fabrication, la location d’outils électriques, les services de réparation et d’entretien, etc.
•  Structure hiérarchique de saisie des données - un appareil est attribué à une entreprise ou un service spécifique.
•  Possibilité de collecter des informations sur un appareil particulier.
•  Garder une trace de l’historique des tests d’un appareil.
•  Possibilité de configuration avancée du compteur via logiciel.
•  Imprimez des étiquettes sur du papier autocollant standard.
•  Possibilité de créer une norme de mesure personnalisée à l'aide de l'éditeur de rapport.
•  Possibilité de planifier des mesures - chaque appareil contient une liste de "Cycles de mesure" - l'application affiche automatiquement les appareils dont la date limite de test approche ou a expiré.

Impression du rapport selon les normes suivantes :

Contenu du colis:

•  Cordon de mesure 1,2 m, 1 kV (connecté dans une pince crocodile) rouge
•  Cordon d'alimentation Uni-Schuko / fiche IEC C19
•  cable USB
•  2 fusibles 16 A, 5 x 20 mm
•  Mallette de transport M-12
