Sonel WME-20 PV - Kit pour mesures dans les installations photovoltaïques

Sonel WME-20 PV - Kit pour mesures dans les installations photovoltaïques

Un ensemble d'instruments de mesure avec accessoires.

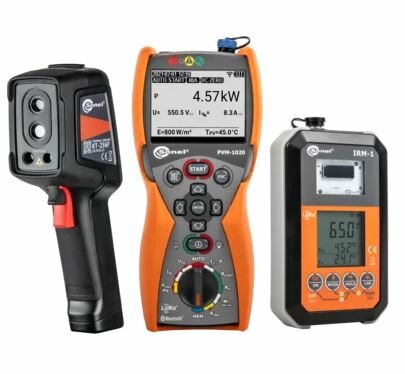

L'ensemble contient :

• Testeur photovoltaïque Sonel PVM-1020,
• Sonel IRM-1 testeur de rayonnement solaire et de température,
• Caméra thermique Sonel KT-256F.

Possibilités:

• PVM-1020 | Peut être utilisé pour les mesures de catégorie 1 selon la norme CEI 62446-1.
• PVM-1020 | Convertit les paramètres mesurés en conditions STC selon la norme CEI 60891 grâce à la coopération avec le testeur de rayonnement solaire et de température IRM-1.
• IRM-1 | Mesure du rayonnement solaire et de la température.
• IRM-1 | L'interface LoRa pour la communication avec un testeur maître – offre une plus grande portée que la technologie Bluetooth !
• KT-256F | Diagnostic infrarouge.

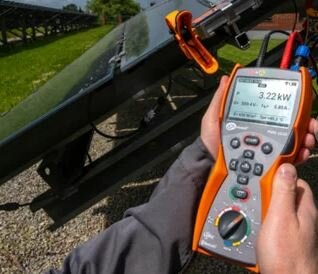

PVM-1020

• Testeur photovoltaïque

Spécifications:

• Peut être utilisé pour les mesures de catégorie 1 selon la norme CEI 62446-1.
• Mode AUTO pour effectuer une série de mesures après une pression sur le bouton START.
• Convertit les paramètres mesurés en conditions STC selon la norme CEI 60891 grâce à la coopération avec le testeur de rayonnement solaire et de température IRM-1.
• Fonction reSYNC - complétion automatique des résultats avec les paramètres environnementaux et leur conversion en conditions STC après rétablissement de la connexion avec IRM-1.
• L'interface radio LoRa intégrée permet une coopération avec le testeur IRM-1 sur de longues distances.
• Module Bluetooth intégré pour la communication avec un ordinateur.
• Grande mémoire de mesure : 100 objets de 40 cellules chacun.
• Écran et boutons éclairés.

Paramètres mesurés:

• La tension en circuit ouvert du panneau PV ou d'une chaîne de panneaux, jusqu'à 1000 V DC.
• Tension RMS du réseau AC jusqu'à 600 V avec mesure de fréquence.
• Courant de court-circuit provenant d'un panneau photovoltaïque ou d'une série de panneaux – jusqu'à 20 A DC.
• Résistance d'isolement des panneaux PV – mesure de tension de 250, 500 ou 1000 V, mesure simultanée de deux valeurs : RISO+ et RISO-.
• Résistance d'isolement des circuits AC – mesure de tension de 250, 500 ou 1000 V.
• Résistance des conducteurs de protection et connexion équipotentielle avec courant ± 200 mA. Mesure de résistance à faible courant, signalisation sonore et visuelle.
• Mesure du courant de fonctionnement du panneau photovoltaïque et du courant alternatif – le tout avec pince externe.
• Mesure de puissance AC/DC.
• Test de diode avec courant 200 mA, détection automatique de polarité. Test des diodes de blocage avec une tension continue de 1000 V.

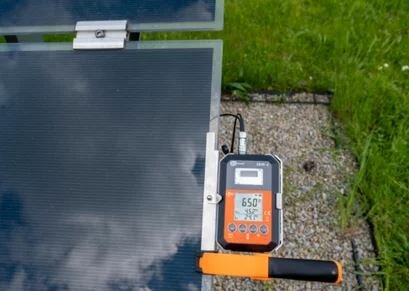

IRM-1

• testeur de rayonnement solaire et de température

Spécifications:

• Mesure du rayonnement solaire et de la température.
• L'interface LoRa pour la communication avec un testeur principal – offre une portée plus longue que la technologie Bluetooth !
• Synchronisation automatique des données avec un testeur maître avec fonction reSYNC.
• Boussole et capteur de pente intégrés.
• Enregistreur intégré pouvant être utilisé pour enregistrer le rayonnement solaire avant la construction de systèmes photovoltaïques et pour mesurer l'ombrage des systèmes existants.
• Grande mémoire de mesure : 999 cellules de mémoire cache et 5 000 enregistrements d'enregistreur disponibles (enregistrement unique) avec possibilité de les écraser (enregistrement continu).

Paramètres mesurés:

• Intensité du rayonnement solaire (irradiance) en W/m2 ou BTU/ft2h.
• Température du panneau PV en °C ou °F.
• Température ambiante en °C ou °F.
• Angle d'inclinaison des panneaux
• Orientation des panneaux avec la boussole intégrée.

KT-256F

• Caméra thermique

Spécifications:

• Plage de mesure : -20°C...550°C (-4°F... 1022°F).
• Démarrage rapide.
• Mesure rapide de la température.
• Signalisation automatique du dépassement du seuil d'alarme.
• Mise au point automatique.
• Enregistrez les images IR sur la carte SD.
• Batterie Li-Ion intégrée avec 16 heures d'autonomie.
• Interfaces : USB type C, emplacement SD.
• Peut être placé sur un trépied.

Contenu du colis:

• Testeur PVM-1020
• Testeur IRM-1
• Caméra thermique KT-256F
• Câble de test de 1,2 m (fiches banane) noir/rouge/jaune
• Pince crocodile 1 kV 20 A noir/rouge/jaune
• Pince C-PV
• Adaptateur fiche banane MC4 (lot de 2)
• Bracelet
• Sangles de suspension
• Kit de montage testeur d'énergie solaire pour panneaux PV + sonde de mesure de la température du panneau PV et de la température ambiante
• Chargeur USB Z-20
• Alimentation 5 V avec sortie USB 2.0 et câble micro USB amovible
• Mallette de transport rigide XL-14
• Carte microSD de 32 Go
• Câble USB Type-C
• 4 piles alcalines AA 1,5 V
• 2 piles alcalines AAA 1,5 V
• Certificats d'étalonnage en usine : PVM-1020 - IRM-1
• Déclaration de vérification KT-256F
