Sonel WME-21 PV - Ensemble pour mesures dans les systèmes photovoltaïques

Sonel WME-21 PV - Kit pour mesures dans les installations photovoltaïques

Un ensemble d'instruments de mesure avec accessoires.

L'ensemble contient :

• Testeur photovoltaïque Sonel PVM-1020,
• Sonel IRM-1 testeur de rayonnement solaire et de température,
• Testeur de résistance de terre Sonel MRU-10
• Imagerie thermique Sonel KT-256F

Possibilités:

• PVM-1020 | Peut être utilisé pour les mesures de catégorie 1 selon la norme CEI 62446-1.
• PVM-1020 | Convertit les paramètres mesurés en conditions STC selon la norme CEI 60891 grâce à la coopération avec le testeur de rayonnement solaire et de température IRM-1.
• IRM-1 | Mesure du rayonnement solaire et de la température.
• IRM-1 | L'interface LoRa pour la communication avec un testeur principal – offre une portée plus longue que la technologie Bluetooth !
• MRU-10 | Mesures de résistance de terre des installations photovoltaïques par la méthode 3 pôles.
• KT-256F | Diagnostic infrarouge.

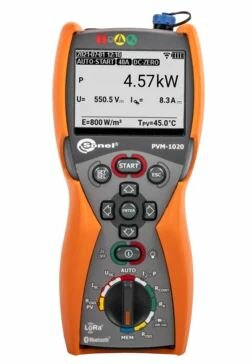

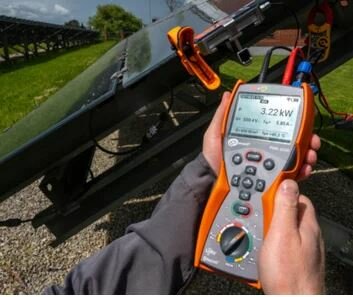

PVM-1020

• Testeur photovoltaïque

Spécifications:

• Peut être utilisé pour les mesures de catégorie 1 selon la norme CEI 62446-1.
• Mode AUTO pour effectuer une série de mesures après une pression sur le bouton START.
• Convertit les paramètres mesurés en conditions STC selon la norme CEI 60891 grâce à la coopération avec le testeur de rayonnement solaire et de température IRM-1.
• Fonction reSYNC - complétion automatique des résultats avec les paramètres environnementaux et leur conversion en conditions STC après rétablissement de la connexion avec IRM-1.
• L'interface radio LoRa intégrée permet une coopération avec le testeur IRM-1 sur de longues distances.
• Module Bluetooth intégré pour la communication avec un ordinateur.
• Grande mémoire de mesure : 100 objets de 40 cellules chacun.
• Écran et boutons éclairés.

Paramètres mesurés

• La tension en circuit ouvert du panneau PV ou d'une chaîne de panneaux, jusqu'à 1000 V DC.
• Tension RMS du réseau AC jusqu'à 600 V avec mesure de fréquence.
• Courant de court-circuit provenant d'un panneau photovoltaïque ou d'une série de panneaux – jusqu'à 20 A DC.
• Résistance d'isolement des panneaux PV – mesure de tension de 250, 500 ou 1000 V, mesure simultanée de deux valeurs : RISO+ et RISO-.
• Résistance d'isolement des circuits AC – mesure de tension de 250, 500 ou 1000 V.
• Résistance des conducteurs de protection et connexion équipotentielle avec courant ± 200 mA. Mesure de résistance à faible courant, signalisation sonore et visuelle.
• Mesure du courant de fonctionnement des panneaux photovoltaïques et du courant alternatif – le tout avec pince externe.
• Mesure de puissance AC/DC.
• Test de diode avec courant 200 mA, détection automatique de polarité. Test des diodes de blocage avec une tension de 1000 V DC.

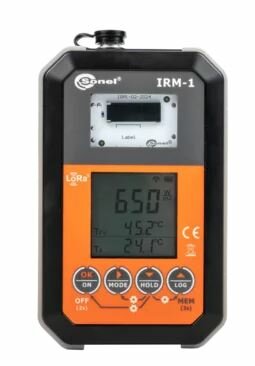

IRM-1

• Testeur de rayonnement solaire et de température

Spécifications:

• Mesure du rayonnement solaire et de la température. L'interface LoRa pour la communication avec un testeur maître – offre une plus grande portée que la technologie Bluetooth !
• Synchronisation automatique des données avec un testeur maître avec fonction reSYNC.
• Boussole et capteur de pente intégrés.
• Enregistreur intégré pouvant être utilisé pour enregistrer le rayonnement solaire avant la construction de systèmes photovoltaïques, ainsi que pour mesurer l'ombrage des systèmes existants.
• Grande mémoire de mesure : 999 cellules de mémoire cache et 5 000 enregistrements d'enregistreur disponibles (enregistrement unique) avec possibilité de les écraser (enregistrement continu).

Paramètres mesurés:

• Intensité du rayonnement solaire (irradiance) en W/m2 ou BTU/ft2h.
• Température du panneau PV en °C ou °F.
• Température ambiante en °C ou °F.
• Angle d'inclinaison des panneaux
• Orientation des panneaux avec la boussole intégrée.

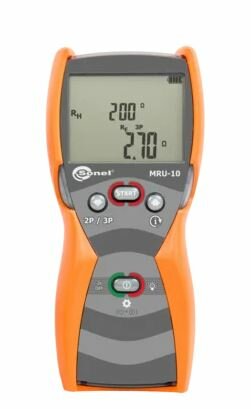

MRU-10

• Testeur de résistance de terre

Mesures de résistance de terre:

• Méthode tripolaire – mesure des systèmes de mise à la terre à l'aide de sondes auxiliaires.
• Méthode bipolaire.

Spécifications:

• Résistance des électrodes auxiliaires RH et RS.
• Mesure de tension parasite jusqu'à 100 V.
• Indication de l'état de la batterie.
• Sélection de la tension de mesure maximale (25 V et 50 V).
• Fonction d'arrêt automatique.

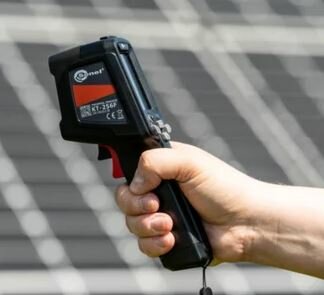

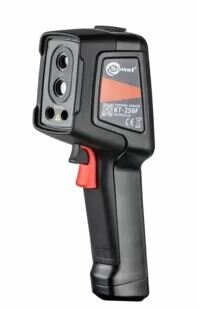

KT-256F

• Caméra thermique

Spécifications:

• Plage de mesure : -20°C...550°C (-4°F... 1022°F).
• Démarrage rapide.
• Mesure rapide de la température.
• Signalisation automatique du dépassement du seuil d'alarme.
• Mise au point automatique.
• Enregistrez les images IR sur la carte SD.
• Batterie Li-Ion intégrée avec 16 heures d'autonomie.
• Interfaces : USB type C, emplacement SD.
• Peut être placé sur un trépied.

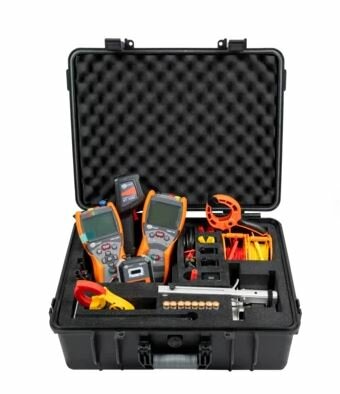

Contenu du colis:

• Testeur PVM-1020
• Testeur IRM-1
• MRU-10 mètres
• Caméra thermique KT-256F
• Pince C-PV
• Adaptateur fiche banane MC4 (lot de 2)
• Câble de test 1,2 m (fiches banane) noir / rouge / jaune
• Câble de test 2,2 m (fiches banane) noir
• Câble de test en rouleau 15 m / 30 m
• Sonde à broche 1 kV (fiche banane) rouge
• 2x sonde de test de contact de terre (tige), 25 cm
• Pince crocodile 1 kV 20 A rouge / jaune
• 2x pince crocodile 1 kV 20 A noir
• Kit de montage testeur d'énergie solaire pour panneaux PV + sonde pour mesurer la température des panneaux PV et la température ambiante
• Chargeur USB Z-20
• Alimentation 5 V avec sortie USB 2.0 et câble micro USB amovible
• Mallette de transport rigide XL-14
• Bracelet
• 2x sangles de suspension
• Carte microSD de 32 Go
• Câble USB de type C
• 8 piles alcalines AA 1,5 V
• 2 piles alcalines AAA 1,5 V
• Certificats d'étalonnage en usine :
• PVM-1020
• IRM-1
• MRU-10
• Déclaration de vérification KT-256F
