Sonel MIC-10K1 - 10 kV HoogspanningsIsolatieweerstandsmeter tot 40 TΩ

Sonel MIC-10K1 - Hoogspanningsisolatieweerstandsmeter

De Sonel MIC-10K1 is een bewezen keuze voor professionals die de hoogste nauwkeurigheid en uitgebreide meetmogelijkheden eisen. Dit model is een van de meest geavanceerde isolatieweerstandsmeters op de markt en wordt aanbevolen voor elektriciens die professioneel bezig zijn met de inspectie van elektro-isolatiematerialen.

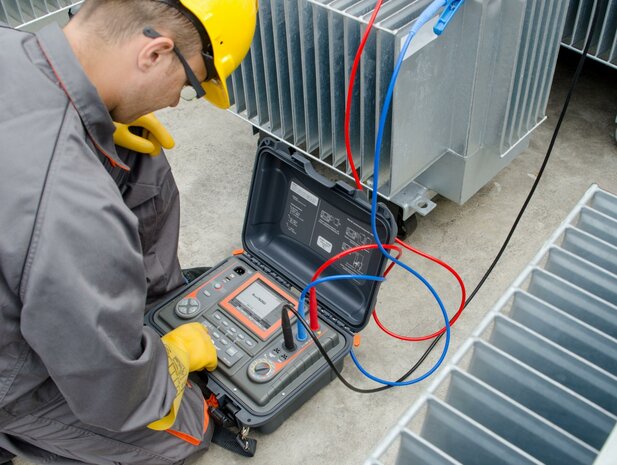

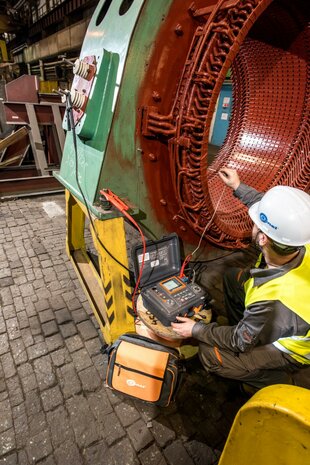

Toepassingen: De Sonel MIC-10K1 is een uitgebreid diagnostisch instrument voor het meten van de isolatieweerstand van elektrotechnische objecten, zoals enkel- en meeraderige kabels, transformatoren, motoren, generatoren, condensatoren, stroomonderbrekers en andere apparatuur voor energiecentrales. Het is ontworpen voor metingen in gebieden met zeer sterke elektromagnetische storingen, zoals elektrische onderstations en hoogspanningsposten.

Specificaties:

• Meting van isolatieweerstand: Tot 40 TΩ
• Spanning meten: 50…10.000 V, 50…1.000 V in stappen van 10 V, 1…10 kV in stappen van 25 V
• Indicaties: Continue weergave van gemeten isolatieweerstand of lekstroom
• Automatische ontlading: Capaciteitsspanning van het meetobject na voltooiing van de meting
• Akoestische signalering: Intervallen van 5 seconden
• Instelbare meettijd: Tot 99'59''
• Testtijden: T1, T2 en T3 voor één of twee absorptiecoëfficiënten (1 tot 600 s)
• Metingen: Polarisatie-index (PI), absorptiecoëfficiënten (Ab1, Ab2) en diëlektrische absorptieverhouding (DAR)
• Testspanning: Indicatie van werkelijke spanning tijdens meting
• Teststroom: 1,2 mA, 3 mA of 6 mA
• Meting: Twee- of driedraadsmethode
• Metingsbereik: Meetsnoeren tot 20 m
• Veiligheid: Bescherming tegen het meten van levende objecten
• AutoISO-5000: Automatische meting van meeraderige kabels (max. meetspanning 5 kV)
• Capaciteitsmeting: Bij meting van RISO
• Temperatuurmeting: Met optionele ST-1 sonde
• Stapspanning (SV): Meting van isolatieweerstand
• Diëlektrische ontlading (DD): Berekening en lokalisatie van schade (burn-out)
• Digitale filters: Voor metingen met sterke interferentie
• EMC-omgeving: Werking bij elektromagnetische interferentie van 400 kV
• Spanningsmetingen: Gelijk- en wisselspanning in het bereik van 0…750 V

Vaardigheden: De Sonel MIC-10K1 heeft een hoogrendement HV-omvormer met een testspanning van 10 kV en een stroom van 6 mA, geschikt voor het meten van isolatieweerstand tot 40 TΩ. Dit maakt het apparaat ongeëvenaard. De driedraads weerstandsmeting met een “GUARD”-draad elimineert oppervlaktelekstromen door vervuilde isolatie, wat de betrouwbaarheid verhoogt.

De meter meet de temperatuur van het te testen object voor de temperatuurcorrectiefactor van RISO. Het geeft de absorptiecoëfficiënt (DAR), polarisatie-index (PI) en diëlektrische ontladingswaarde (DD) aan. Door de testspanning geleidelijk in stappen (SV) toe te passen, kan de gebruiker de isolatieconditie beoordelen. Afwijkingen van ca. 25% in de weerstandswaarden kunnen potentiële isolatiedefecten aangeven.

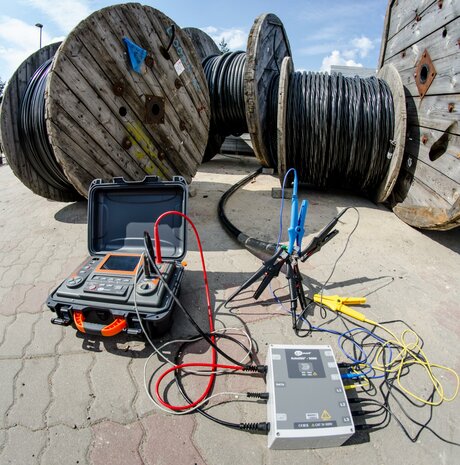

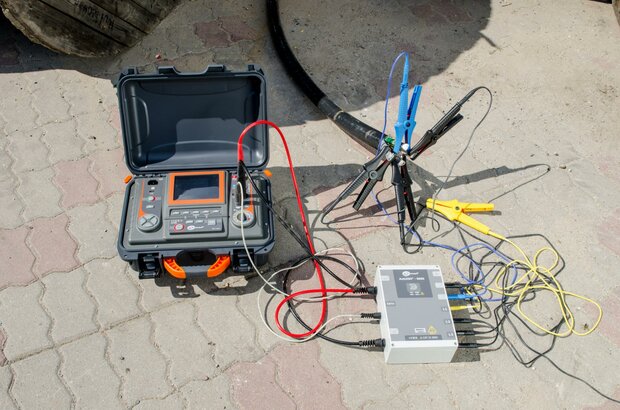

De MIC-10K1 kan unieke metingen uitvoeren aan meeraderige kabels met de AutoISO-5000-adapter, wat de meettijd verkort voor objecten zoals openbare verlichtingssystemen. De omvormer met een vermogen van bijna 60 W kan kabelschade intensiveren, wat foutlokalisatie vergemakkelijkt met de reflectometrische methode, zoals met het TDR-420-apparaat.

Ingebouwde digitale filters met gemiddelde tijden van 10, 30, 60, 100, 200 seconden en een "slimme" oplossing garanderen stabiele meetresultaten in gebieden met sterke elektromagnetische interferentie.

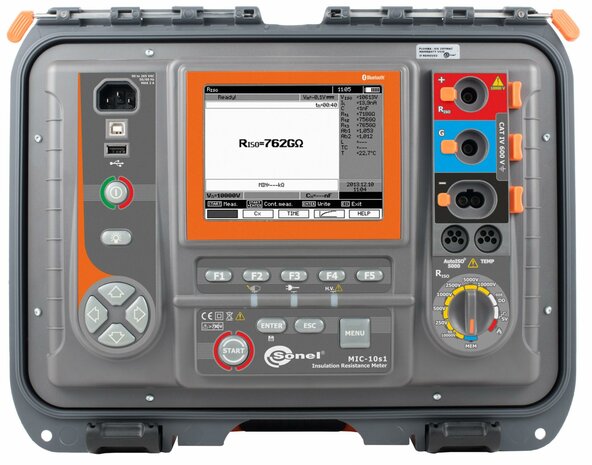

Gegevensanalyse: Het apparaat met zijn grafische achtergrondverlichte scherm kan golfvormen van isolatieweerstand, spanning en stroom weergeven als functie van de tijd. De operator kan op basis van de weergegeven trend de isolatieconditie snel beoordelen. Met beweegbare tags kan de operator het verloop van de meting volgen en de weerstandswaarden controleren op elk moment van de huidige en eerdere metingen.

Met de mobiele applicatie en de Sonel Reader-software kunnen historische gegevens worden verzameld en vergeleken met huidige resultaten vanuit het uitgebreide geheugen van de meter. Dit helpt bij het opstellen van meetrapporten, het volgen van isolatiedegradatie en het plannen van onderhouds- of reparatiewerkzaamheden.

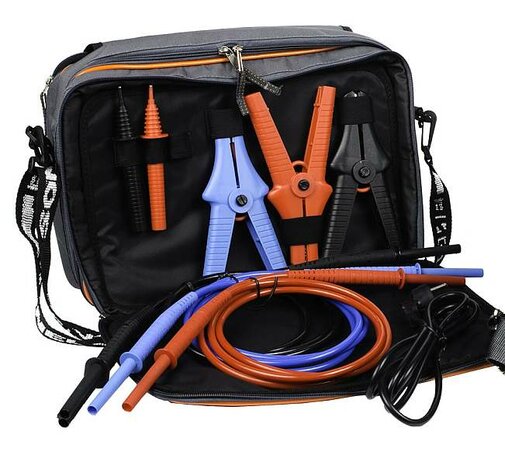

Verpakkingsinhoud:

• Meetsnoer 15 kV 3 m CAT IV 1000 V met krokodillenklem (zwart, rood, blauw)
• USB-kabel
• Netsnoer met IEC C13-stekker
• L4-draagtas
• Fabriekskalibratiecertificaat
