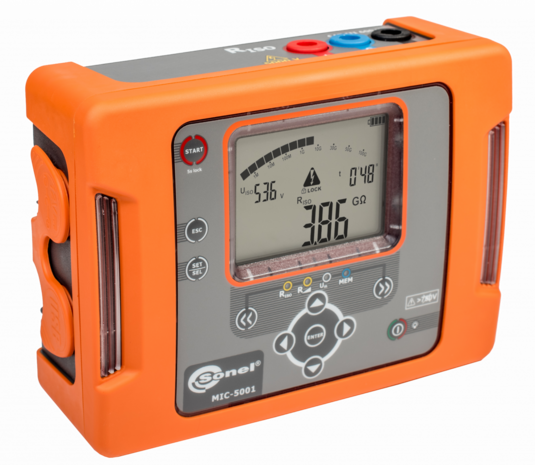

Sonel MIC-5001- Isolatieweerstandsmeter tot 5 TΩ

Sonel-MIC-5001-Isolatieweerstandsmeter tot 5 TΩ

De Sonel MIC-5001 functionele isolatieweerstandsmeter is een betrouwbaar hulpmiddel voor het meten van isolatieweerstand tot 5 TΩ.
Vanwege zijn uitstekende prestaties wordt het gebruikt in een breed scala aan toepassingen, waaronder de industrie, spoorwegindustrie en woningbouw.
Het apparaat combineert een aantal voordelen: het is handzaam, heeft een ergonomische vorm en een robuuste behuizing met een hoog beschermingsniveau.
Bovendien wordt het apparaat gekenmerkt door een laag energieverbruik van de batterij en is het mogelijk om de batterijen zelfs tijdens metingen op te laden.

Specificaties:

• Meetspanning geselecteerd binnen het bereik van 50…500 V met stappen van 50 V en van 500 tot 5000 V met stappen van 100 V
• Continu aflezen van gemeten isolatieweerstand of lekstroom
• Automatische ontlading van de capaciteit van het gemeten object na voltooiing van de isolatieweerstandsmeting
• Geluidssignalering met tijdsintervallen van vijf seconden, waardoor het vastleggen van tijdkarakteristieken wordt vergemakkelijkt
• Timing van meettijd T1, T2 en T3 voor het meten van de diëlektrische absorptieverhouding (DAR) en polarisatie-index (PI)
• Aflezen van de werkelijke meetspanning tijdens de meting
• Bescherming tegen het meten van levende objecten
• Twee- of driedraadsmethode voor het meten van isolatieweerstand
• Isolatieweerstandsmeting volgens de RampTest-methode en doorslagspanningsmeting met hellingssnelheid tot ~1 kV/s
• Meting van gelijk- en wisselspanningen binnen het bereik van 0...750 V
• 990 cellen geheugen (11.880 vermeldingen), gegevensoverdracht naar pc via USB-kabel
• Stroom geleverd door accu
• Instrumenten voldoen aan de eisen van norm EN 61557
• De meter kan worden gevoed en opgeladen via een externe voedingsadapter of via een autoaansteker

Aplicaties:

Isolatieweerstandsmeter met instelbare testspanning - tot 5 kV. Het is een geweldig hulpmiddel voor het beoordelen van de toestand van de elektrische isolatie in woongebouwen, industrie, spoorwegen en andere voorzieningen voor algemeen gebruik.
Door zijn parameters - uitstekende prestaties, laag stroomverbruik van batterijen, de mogelijkheid om ze op te laden tijdens metingen, gebruiksgemak en een hoog beschermingsniveau - is hij perfect voor onderhoudsteams, het testen van motoren, kabels, straatverlichting of op de bouwplaats. en onderhoud van fotovoltaïsche systemen.
De meter kan worden aanbevolen aan installateurs die werken aan telecommunicatie- en elektrische energiesystemen waarbij de inspectie van de weerstand van de isolatiehuls/mantel (UN ≤ 30 kV) tot de aangelegde spanning van 5 kV gedurende 5 minuten vereist is.

Functies:

De meter kan worden gebruikt om de isolatieweerstand te meten met behulp van de instelbare testspanning tot 5000 V.
Bij het testen van de kabels wordt de belasting automatisch ontladen op het moment dat de meting is voltooid.

Met MIC-5001 kan de gebruiker de isolatieweerstand bepalen door lineair toenemende spanning toe te passen met een helling van 1 kV/s, volgens standaard EEE Std 95TM-2002.
Deze functionaliteit heet RampTest.

In tegenstelling tot de maximale testspanning beschermt deze langzame en uniforme methode van aanbrengen van testspanning de isolatie tegen plotselinge “elektrische spanning”.
Dit proces kan defecten aan het licht brengen die niet kunnen worden waargenomen bij klassieke RISO-weerstandsmetingen.
Als de geteste isolatie verzwakt of defect is, stelt RampTest de gebruiker in staat de maximale weerstandsspanning te bepalen.
Bovendien is deze functionaliteit bijzonder nuttig bij het testen van roterende machines of overspanningsafleiders.

De meter heeft een ingebouwde voltmeter voor AC- en DC-spanningen in het bereik van maximaal 750 V.
Dankzij het uitgebreide geheugen kan het apparaat bijna 12.000 meetresultaten registreren en naar een computer verzenden.
Download de Sonel Reader-software van de website van de fabrikant om de meetresultaten te analyseren en in grafische vorm weer te geven, b.v. stroom- of weerstandswaarden weergegeven als functie van de tijd.

Mogelijkheden:

Een belangrijk voordeel van het apparaat is het vermogen om voldoende lang te kunnen werken na één keer opladen van de batterijen.
Elektriciens die tests uitvoeren op repetitieve objecten of met korte tussenpozen hoeven zich geen zorgen te maken dat de batterijen leeg raken voordat ze de taak voltooien.
Bovendien kan de gebruiker tijdens de meetwerkzaamheden het apparaat opladen via een externe stroombron, b.v. een powerbank van 12 V/2 Ah.

Verpakkingsinhoud:

• Afgeschermd meetsnoer met banaanstekkers;5 kV;1,8 m; zwart, rood, blauw
• Zwarte,rode,blauwe “krokodil”-clip 11 kV 32 A
• Testsonde met banaanaansluiting; 5 kV; zwart rood
• USB-kabel
• USB-A/USB-C-adapter
• Voedingsadapter (type Z7)
• 230 V netsnoer (IEC C7-stekker)
• M-8 draagtas
• Fabriekskalibratiecertificaat
