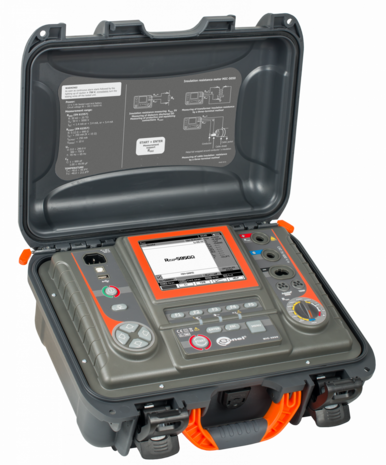

Sonel MIC-5050 - 5kV hoogspanningsisolatieweerstandsmeter- tot 20 TΩ

Sonel MIC-5050 5kV Isolatiemeter- tot 20 TΩ

De Sonel MIC-5050 isolatieweerstandsmeters vormen een betrouwbaar instrument om isolatieweerstanden tot 20 TΩ te meten.
Het instrument is ontworpen voor controletests van bescherming tegen elektrische schokken in wisselstroomnetwerken.
Het wordt gebruikt om metingen uit te voeren waarvan de resultaten de veiligheidstoestand van de installatie bepalen.

De meter wordt aanbevolen voor elektriciteitsdiensten die de toestand van elektro-isolerende materialen inspecteren.

Specificaties:

• Isolatieweerstandsmeting tot 20 TΩ
• Meetspanning - elk in het bereik van 50…5000 V, 50…1000 V instelbaar in stappen van 10 V, 1…10 kV in stappen van 25 V
• Continue indicatie van gemeten isolatieweerstand of lekstroom
• Automatisch ontlading van de gemeten objectcapaciteitsspanning na het einde van de isolatieweerstandsmeting
• Akoestische signalering van intervallen van 5 seconden om het vastleggen van tijdkarakteristieken te vergemakkelijken
• Instelbare meettijd - tot 99'59''
• T1, T2 en T3 testtijden voor het meten van een of twee absorptiecoëfficiënten uit het bereik van 1…600 s
• Polarisatie-index (PI), absorptiecoëfficiënten Ab1, Ab2 en diëlektrische absorptieverhouding (DAR) meting
• Indicatie van werkelijke testspanning tijdens meting
• 1,2 mA, 3 mA of 6 mA teststroom
• Isolatieweerstandsmeting met twee- of driedraadsmethode
• Metingen met test leidt tot 20 m
• Bescherming tegen het meten van levende objecten
• Automatische meting van meeraderige kabels met de optionele AutoISO-5000 adapter (voor MIC-10k1 max. meetspanning 5 kV)
• Meting van capaciteit tijdens de meting van RISO
• Meting van temperatuur (met optionele sonde ST-1)
• Stapspanning isolatieweerstandsmeting (SV)
• Berekening diëlektrische ontlading (DD)
• Schadelocatie (burnout)
• Digitale filters voor metingen met sterke interferenties
• Het kan werken in een omgeving waar elektromagnetische interferenties van 400 kV optreden
• Meting van gelijk- en wisselspanningen binnen het bereik van 0…750 V

Toepassing:

MIC-5050 meter is ontworpen voor het meten van de isolatieweerstand van elektrisch aangedreven objecten, dwz enkel- en meeraderige kabels, transformatoren, motoren en generatoren, condensatoren, schakelaars en andere apparaten die in krachtcentrales zijn geïnstalleerd. Bovendien is het bedoeld voor metingen in gebieden met zeer hoge elektromagnetische storingen, bijv. elektrische onderstations of hoogspanningsposten.

Mogelijkheden:

Zeer efficiënte HV-omvormer, met testspanning van 5 kV en stroom van 6 mA, geschikt voor het meten van de isolatieweerstand tot 20 TΩ. Het bereiken van een dergelijk resultaat maakt deze meters tot ongeëvenaarde apparaten. Driedraads weerstandsmeting, uitgevoerd met behulp van een "GUARD"-draad, elimineert oppervlaktelekstromen veroorzaakt door vervuilde isolatie, waardoor de betrouwbaarheid van de verkregen resultaten wordt verhoogd.

De meter meet de temperatuur van het geteste object, wat nodig is om de temperatuurcorrectiefactor voor RISO te bepalen. Bovendien geeft het de absorptiecoëfficiënt (DAR - diëlektrische absorptieverhouding), polarisatie-index (PI) en de waarde van diëlektrische ontlading (DD) aan.
Met het apparaat kan de gebruiker de toestand van de isolatie beoordelen door de testspanning stapsgewijs toe te passen (SV).
Deze oplossing zorgt ervoor dat een diëlektricum in goede staat dezelfde resultaten geeft, ongeacht de aangelegde spanning.
Afwijkingen in verkregen weerstandswaarden van ca. 25%, waargenomen in de grafiek in de afzonderlijke stappen, kan wijzen op mogelijke isolatiedefecten.

De MIC-5050 heeft de unieke mogelijkheid om metingen uit te voeren op meeraderige kabels, binnen één verbindingsstap, met behulp van de AutoISO-5000-adapter. Deze oplossing verkort de duur van metingen aan repetitieve objecten, zoals kabels van straatverlichtingssystemen.
Een omvormer met een vermogen van bijna 60 W is in staat om het punt van kabelbeschadiging te intensiveren, wat het gemakkelijker maakt om de locatie van de fout te vinden met behulp van een reflectometrische methode, bijvoorbeeld met een TDR-420-apparaat.

Ingebouwde digitale filters, met een gemiddelde tijd van 10, 30, 60, 100, 200 sec. en "slimme" oplossing garanderen stabiele meetresultaten in gebieden met sterke elektromagnetische interferentie.

Gegevensanalyse:

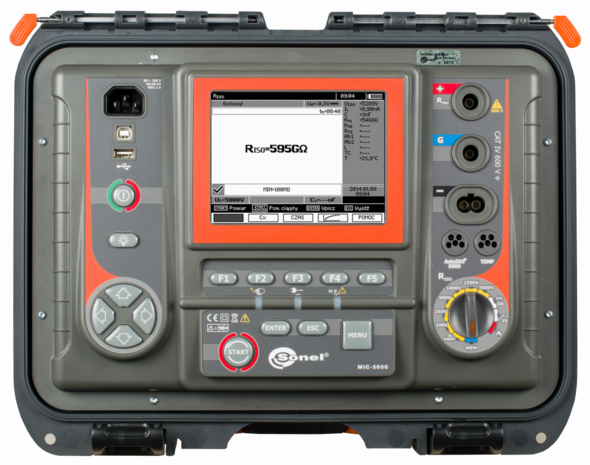

Het apparaat, met zijn grafische scherm met achtergrondverlichting, kan een golfvorm van isolatieweerstand, spanning en stroom weergeven als functie van de tijd. De operator kan, op basis van de trend die wordt weergegeven door de golfvorm, de isolatieconditie snel beoordelen direct na het starten van de meting. Dit zorgt voor volledige controle over het geteste object en een helder beeld van de geteste isolatie. Bovendien kan de bediener met beweegbare tags het verloop van de meting volgen en de verkregen weerstandswaarden voor elk moment van de huidige meting en van metingen in het verleden controleren.

Na het installeren van de mobiele applicatie ontvangt de gebruiker als onderdeel van de set Sonel Reader-software voor het verzamelen van historische gegevens en deze te vergelijken met huidige resultaten, overgebracht vanuit het uitgebreide geheugen van de meter. Deze oplossing helpt de gebruiker bij het opstellen van een meetrapport, het volgen van de isolatiedegradatie en het plannen van onderhouds-/reparatiewerkzaamheden.

Verpakkingsinhoud:

• Draagtas
• USB kabel
• Aansluitkabel
• Calibratie certificaat
• 3 meetsnoeren met croco klemmen
