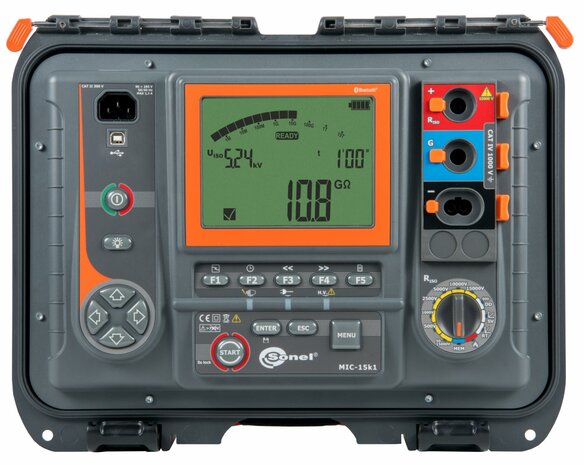

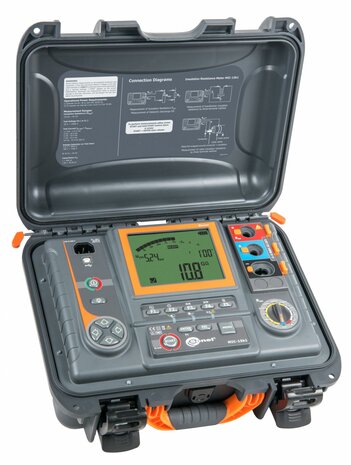

Sonel MIC15K1 - 15kV isolatieweerstandsmeter tot 40 TΩ

Sonel MIC15K1 - Isolatiekwaliteitsanalysator

De Sonel MIC-15K1 isolatieweerstandsmeter is ontworpen voor het meten van de isolatieweerstand van objecten in de elektrische energietechniek, waaronder eenaderige en meeraderige kabels, transformatoren, motoren, generatoren, condensatoren, stroomonderbrekers en andere apparatuur voor elektriciteitscentrales. Het wordt met name aanbevolen voor metingen in gebieden die onderhevig zijn aan zeer sterke elektromagnetische storingen, zoals in onderstations met een spanning van 1.200 kV AC of 500 kV DC. Dankzij de meetspanning van 15 kV (volgens de richtlijnen van ANSI/NETA ATS-2009 TABEL 100.1) kan de meter worden gebruikt voor objecten met een nominale spanning boven 34,5 kV.

De MIC-15K1 is een uiterst modern en ergonomisch apparaat met intuïtieve bediening. Het zal zelfs de meest veeleisende meetingenieurs tevreden stellen in de moeilijkste omstandigheden, met aanzienlijke defecten waar andere meters nutteloos zouden zijn.

Specificaties:

• PDI-indicator voor gedeeltelijke ontlading.
• Diagnose van isolatiesystemen op basis van standaardmetingen zoals IR, DAR, PI, SV, RT, DD.
• Mogelijkheid om de elektrische duurzaamheid van het te testen object te testen met indicatie van doorslagspanning.
• Hoge weerstand tegen elektromagnetische interferentie voor ononderbroken werking in energiecentrales en in de buurt van hoogspanningslijnen tot 1200 kV AC en 800 kV DC.
• De functie voor geleidelijke spanningsstijging in de tijd (RT - Ramp Test) maakt het mogelijk gedeeltelijke ontladingen in de installatie te bepalen en de locatie ervan gedeeltelijk te lokaliseren.
• Efficiënte converter met een vermogen van ~150 W die de isolatie doorblaast, waardoor kortsluitingen in kabels en draden kunnen worden gelokaliseerd via visuele methoden, reflectometrische methoden, seismisch-akoestische golfdetector, of met een A-frame om de richting van de fout aan te geven (de geleider moet in direct contact met de aarde zijn begraven).

Compatibel met externe software.

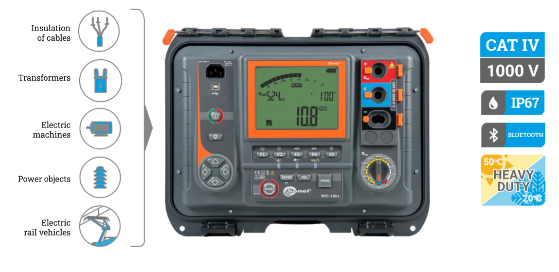

Applicaties: De MIC-15K1 meter is ontworpen voor het meten van de isolatieweerstand van standaardobjecten zoals:

• Eenaderige en meeraderige kabels,
• Transformatoren,
• Motoren en generatoren,
• Condensatoren, schakelaars en andere apparaten geïnstalleerd in energiecentrales.

Het wordt vooral aanbevolen voor metingen in gebieden met sterke elektromagnetische storingen, zoals elektrische onderstations met 1200 kV AC en 800 kV DC. Dankzij de 15 kV meetspanning (volgens ANSI/NETA ATS-2009 TABEL 100.1) kan de meter worden gebruikt voor objecten met een nominale spanning boven 34,5 kV.

Apparaatmogelijkheden:

• Hoogrendements-HV-omvormer, met testspanning van 15 kV en stroom tot 10 mA, geschikt voor het meten van isolatieweerstand tot 40 TΩ.
• Drievoudige draadweerstandsmeting met een "GUARD"-draad om oppervlaktelekstromen veroorzaakt door vervuilde isolatie te elimineren, wat de betrouwbaarheid van de resultaten verhoogt.
• Toont de diëlektrische absorptieverhouding DAR, polarisatie-index PI en diëlektrische ontladingswaarde DD.

Met het apparaat kan de gebruiker de isolatietoestand beoordelen door de testspanning stapsgewijs (SV - Step Voltage) of geleidelijk (Ramp Test - RT) toe te passen. De SV-methode garandeert consistente resultaten voor een diëlektricum in goede staat, ongeacht de aangelegde spanning. De RT-methode bepaalt de eigenschappen van het isolatiemateriaal door de meetspanning soepel te verhogen zonder het object bloot te stellen aan schadelijke elektrische stress, waarbij het tijdstip en de spanningswaarde van isolatiestoringen worden geregistreerd.

Geïntegreerde digitale filters met gemiddelde tijdsduur van 10, 30, 60, 100, 200 seconden zorgen voor stabiele meetresultaten in gebieden met sterke elektromagnetische interferentie.

Burn-out:

• Een handige functie om beschadigde objecten uit te branden, waardoor visuele identificatie van foutlocaties mogelijk is bij blootliggende kabels en seismisch-akoestische golfopwekking bij afgeschermde kabels.
• Cyclische energetische ontlading in speciale omstandigheden kan nauwkeurig worden gelokaliseerd met een geofoon.
• De Burnout-functie lokaliseert ook tijdelijke fouten (bijvoorbeeld alleen tijdens regenval) met reflectometrie en kortsluiting naar de aarde met de spanningsvalmeetmethode (A-frame).

Automatische opslag van meetresultaten:

• Het apparaat slaat meetresultaten automatisch op, afhankelijk van de hoeveelheid gegevens in het hoofdgeheugen.

Gegevensanalyse:

• Met de Sonel MIC Mobile app kunnen gebruikers meetresultaten tijdens metingen observeren en real-time grafieken genereren.
• Deze functie maakt evaluatie van objecttoestand tijdens testen mogelijk.

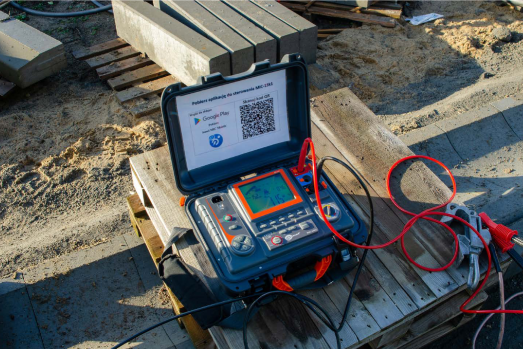

Handige afstandsbediening:

• Start en stop metingen op afstand, bijvoorbeeld vanuit een andere kamer of auto, ideaal voor moeilijke weersomstandigheden.
• GPS van de telefoon voor nauwkeurige locatiebepaling van metingen.

Met de mobiele app en Sonel Reader-software kunnen gebruikers eerdere meetgegevens opslaan, vergelijken en meetrapporten opstellen, isolatiedegradatie monitoren en renovatiewerken plannen.

Verpakkingsinhoud:

• 15kV 3m CAT IV 1000V meetsnoer met krokodillenklem (zwart, rood, blauw)
• Netsnoer met IEC C13-stekker
• USB-kabel
• L4 draagtas
• W1 ophangriemen
• Fabriekskalibratiecertificaat
