Sonel MPI-506 - Installatietester met alle basis metingen

Sonel MPI-506 Installatietester - Alle Basis Metingen

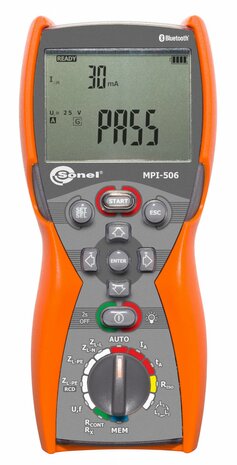

De multifunctionele meter voor elektrische installatieparameters, de Sonel MPI-506, is een uniek model van een handige meter die wordt gebruikt voor nauwkeurige metingen van elektrische installatieparameters. Ondanks zijn strakke en compacte afmetingen, verbergt de meter een schat aan meetfuncties. Een bijkomend voordeel van dit apparaat is de uiterst handzame en ergonomische vorm, waardoor het gemakkelijk mee te nemen is en het werkcomfort toeneemt.

De Sonel MPI-506 meter is een van de kleinste multifunctionele meters op de markt. Het verrast met intuïtieve bediening en uitgebreide mogelijkheden. Het is een veelzijdig instrument dat onder alle omstandigheden kan werken. Het is ontworpen voor specialisten in de installatie- en elektrotechnische industrie, maar ook voor professionele meetingenieurs.

Met dit instrument is het mogelijk om verschillende soorten basismetingen uit te voeren, waaronder metingen van kortsluitlusparameters, isolatieweerstand, weerstand van beschermende en vereffeningsverbindingen, evenals het testen van aardlekschakelaars (RCD) van het type AC en A. Door zijn compacte vorm en gunstige prijs zal de meter vooral beginnende gebruikers aanspreken. Dankzij de uitstekende werkprecisie zullen de voordelen ervan ook door geavanceerde meetingenieurs gewaardeerd worden.

Specificaties

Meting van Kortsluitlusparameters:

• Meting van kortsluitlusimpedantie in netwerken met nominale spanning: 220/380 V, 230 V/400 V, 240/415 V en frequentie 45…65 Hz, bedrijfsspanningsbereik: 180…460 V
• Indicatie van kortsluitlusweerstand R en kortsluitlusreactantie X
• Metingen van de kortsluitlusimpedantie met een stroom van 15 mA, zonder de aardlekschakelaar te activeren
• Maximale teststroom: 7,6 A (bij 230 V), 13,3 A (bij 400 V)

Testen van Aardlekschakelaars van AC-, A-types:

• Testen van snelle, kortlopende en selectieve aardlekschakelaars met nominale stroomwaarden 10, 15, 30, 100, 300, 500 mA
• Meting van IA-uitschakelstroom en uitschakeltijd tA voor stromen 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
• RE- en UB-meting zonder aardlekschakelaar-uitschakeling
• Uitgebreide AUTO-functie voor RCD-meting, met de mogelijkheid om ZL-PE met lage stroom te meten
• Meting van IA en tA tijdens één RCD-uitschakeling

Meting van Isolatieweerstand:

• Testspanning 100 V, 250 V, 500 V
• Meting van de weerstand van beschermingsgeleiders en potentiaalvereffeningen
• Meting van de continuïteit van beschermende verbindingen met een stroom van ±200 mA in overeenstemming met EN 61557-4
• Automatische kalibratie van meetsnoeren - alle snoeren kunnen worden gebruikt
• Lage stroomweerstandsmeting met geluidssignalering
• Indicatie fasevolgorde

Extra Functies:

• Controle van de juistheid van de PE-aansluiting met behulp van een contactelektrode
• Meting van spanning (0 … 500 V) en netwerkfrequentie
• Geheugen voor 990 resultaten
• Draadloze gegevensoverdracht naar een computer
• Verlicht toetsenbord

Eenvoud en Geavanceerde Technologieën:

• Waarschijnlijk de kleinste meter ter wereld met zo'n groot aantal meetfuncties
• De functies worden geselecteerd met een draaischakelaar
• Extra parameters worden ingesteld met knoppen op de voorkant van de behuizing
• De instellingen worden door het apparaat opgeslagen, zelfs als de batterij volledig leeg is
• Alle knoppen en het modulaire display zijn voorzien van achtergrondverlichting, wat de bediening bij weinig licht aanzienlijk verbetert
• Groot geheugen elimineert de noodzaak om aantekeningen te maken tijdens de metingen

Inspectie van Elektrische Veiligheid:

• Dit apparaat kan worden gebruikt om de veiligheid van elektrische systemen in huishoudens en industriële faciliteiten te inspecteren
• Het belangrijkste voordeel is de snelle meting (slechts een paar seconden!) van de impedantie van de foutlus in circuits met aardlekschakelaar

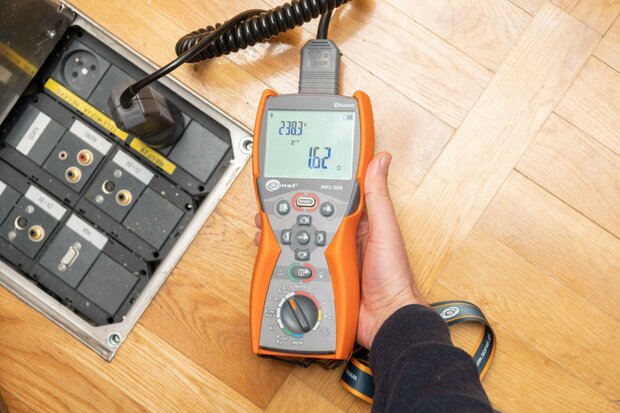

• Metingen kunnen eenvoudig worden geautomatiseerd met: automatische modus van aardlekschakelaartests (RCD), de WS-adapter die kan worden gebruikt voor het testen van systemen via standaard 230 V-stopcontacten

Verhoogde Weerstand tegen Omgevingsomstandigheden:

• De meter zal goed overweg kunnen in moeilijke omgevingsomstandigheden
• Bescherming tegen het binnendringen van stof en water wordt verzekerd door een unieke behuizing met beschermingsgraad IP67

Communicatie en Software:

• Via draadloze Bluetooth-communicatie kunt u eenvoudig meetgegevens naar uw computer overbrengen
• Gebruik de Sonel Reports PLUS-software om een rapport over metingen voor de bescherming tegen elektrische schokken te genereren
• Het opslaan van de gedownloade gegevens in de eenvoudigste formaten en het afdrukken wordt verzorgd door de gratis Sonel Reader-software

Verpakkingsinhoud:

• WS-03 adapter met START-knop (UNI-Schuko-stekker)
• Krokodillenklem 1 kV 20 A rood
• Krokodillenklem 1 kV 20 A geel
• Meetsnoer 1,2 m (bananenstekkers) rood/blauw/geel
• Meetsnoer 30 m, rood (bananenstekkers, op H-frame haspel)
• Meetsnoer 15 m, blauw (bananenstekkers, op H-frame haspel)
• Pinsonde 1 kV (banaanstekker) rood/blauw
• Pinsonde 1 kV (banaanstekker) geel
• 2 x aardcontacttestsonde (staaf), 25 cm
• M1 ophangriemen
• M1 ophanghaakriemen
• M6 draagtas
• 4 x LR6 1,5 V-batterij
• Fabriekskalibratiecertificaat
