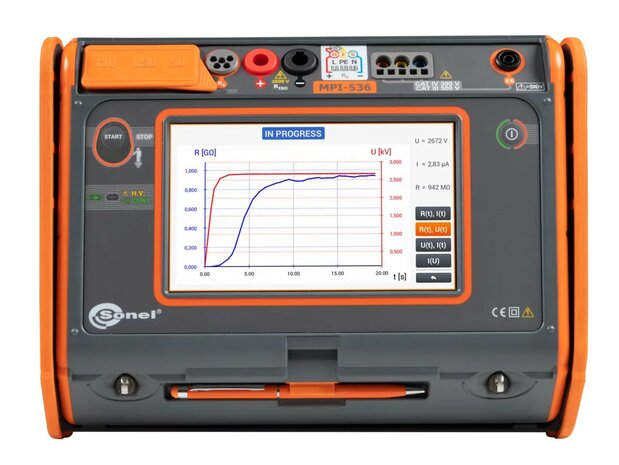

Sonel MPI-536 - Multifunctionele installatiester voor elektrische systeemparameters

Sonel MPI-536 - Multifunctionele installatietester voor elektrische systeemparameters

De Sonel MPI-535 meter is ontworpen voor het controleren van elektrische installaties in huis en in de industrie.
De metingen die met het apparaat gedaan kunnen worden, leveren de resultaten op die bepalend zijn voor de veiligheid van de installatie.
Het instrument maakt het mogelijk een reeks metingen uit te voeren van de parameters van bescherming tegen elektrische schokken met behulp van één enkel universeel apparaat.

Een aanzienlijke automatisering van de metingen van de meter maakt het mogelijk om de werking van aardlekschakelaars in de Auto-modus te testen, evenals in voorgeprogrammeerde meetsequenties (zogenaamde autotests), die ook kunnen worden uitgebreid met eigen sequenties.
Automatische meting van de isolatieweerstand van 3-, 4- en 5-draads geleiders is mogelijk door gebruik te maken van de AutoISO-1000C-adapter.

Specificaties:

Maximale functionaliteit voor een minimale prijs

• Het grootste touchscreen op de markt (7”) – opmerkelijke ergonomie en gebruiksgemak
• Verwijderbare microSD-geheugenkaart – eenvoudige uitbreiding van de geheugencapaciteit
• Li-Ion batterij – langere werking van de meter
• Meting van alle parameters met betrekking tot aarding en bescherming tegen elektrische schokken – één apparaat in plaats van meerdere
• Snelle meting van de foutlusimpedantie in met RCD beveiligde netwerken zonder activering (tot enkele seconden) – tijdbesparing
• Automatische metingen – de mogelijkheid om automatische metingen achter elkaar uit te voeren – vereenvoudigde metingen
• Snel traject van metingen naar rapport – tijdbesparing

Functies:

De meter biedt een breed scala aan functionaliteiten.
Het combineert de meetmogelijkheden van verschillende apparaten en zorgt tegelijkertijd voor een even goede nauwkeurigheid.

MPI-535 kan worden gebruikt voor alle metingen voor inbedrijfstelling van elektrische installaties in overeenstemming met geldende regelgeving:

• Kortsluitlusimpedantie (ook in circuits beveiligd met aardlekschakelaars),
• RCD-parameters,
• Isolatie weerstand,
• Aardweerstand (4 meetmethoden + meting van de bodemweerstand),
• Continuïteit van beschermende en potentiaalvereffeningen,
• Meting van de lichtintensiteit,
• Fasevolgordetest,
• Test van de draairichting van de motor.

Automatische installatieveiligheidstest

MPI-535 maakt veiligheidscontrole van residentiële, commerciële en industriële elektrische installaties mogelijk.
Metingen kunnen eenvoudig worden geautomatiseerd met:

• automatische modus van aardlekschakelaartests (RCD),
• automatische metingen – vrij configureerbare meetsequenties,
• AutoISO-1000C-adapter voor automatische isolatieweerstandstest van 3-, 4- en 5-aderige kabels, zonder schakelen.

Gemakkelijk te lezen

Het apparaat is uitgerust met een TFT LCD-kleurenaanraakscherm met een resolutie van 800x480 pixels en een diagonaal van 7 inch, wat een gemakkelijke bediening en eenvoudig aflezen van parameters en geplotte golfvormen mogelijk maakt.
Dankzij deze schermgrootte kan meer informatie worden weergegeven, die op elk moment van gebruik beschikbaar is.
De interface is onder alle omstandigheden zichtbaar – mede dankzij de juiste grootte van de weergegeven symbolen.
De meegeleverde stylus maakt het mogelijk om ook met diëlektrische handschoenen te werken.

Ingebouwd helpsysteem

Het apparaat beschikt over ingebouwde helpschermen met meetdiagrammen.
Hierdoor kunt u eenvoudig en snel controleren hoe u verbinding kunt maken met een bepaald systeem, afhankelijk van het type uitgevoerde meting.

Verhoogde weerstand tegen omgevingsomstandigheden

De meter kan goed overweg met moeilijke omgevingsomstandigheden.
Bescherming tegen het binnendringen van stof en water wordt verzekerd door een unieke behuizing met beschermingsgraad IP51.
Het is bestand tegen mechanische schade en dankzij een speciaal ontwerp kunt u het aanraakscherm eenvoudig beschermen door het af te schermen met de hoes van de meter.
Naast dat het beschermt tegen schade, kun je het apparaat hierdoor ook gemakkelijk in verschillende posities dragen en gebruiken.

Communicatie en software

Een zeer sterk kenmerk van het apparaat is de veelheid aan communicatie-interfaces en samenwerking met externe software.
U kunt meetgegevens eenvoudig overbrengen naar uw computer via de USB-poort, verwijderbare SD-geheugenkaart of draadloze communicatie (Bluetooth, Wi-Fi).

Gebruik de Sonel Reports PLUS-software om een rapport over metingen voor de bescherming tegen elektrische schokken te genereren.
Het opslaan van de gedownloade gegevens in de eenvoudigste formaten en het afdrukken wordt verzorgd door de gratis Sonel Reader-software.

Verpakkingsinhoud:

• Meetsnoer 1,2 m (bananenstekkers)rood/blauw/geel
• Krokodillenklem 1 kV 20 A rood/blauw/geel
• Pinsonde 1 kV (banaanstekker)rood/blauw/geel
• Meetsnoer 5 kV 1,8 m (banaanstekkers)rood/zwart afgeschermd
• WS-03 adapter met START-knop met UNI-Schuko-stekker
• 2x aardcontacttestsonde (staaf), 30 cm
• Krokodillenklem 11 kV 32 A zwart
• Pinsonde 5 kV (banaanstekker) rood
• Testsnoer op haspel 15 m / 30 m
• Netsnoer met IEC C7-stekker
• Z7-voeding
• Kabel voor het opladen van de batterij via de sigarettenaansteker in de auto (12 V)
• Li-Ion-accu 11,1 V 3,4 Ah
• USB-kabel
• L2-draagtas
• L2 ophangriemen (set)
• Fabriekskalibratiecertificaat
