Sonel MRU-120HD - Robuuste aardings- en bodemweerstandsmeter

Sonel MRU-120HD - Robuuste aardings- en bodemweerstandsmeter

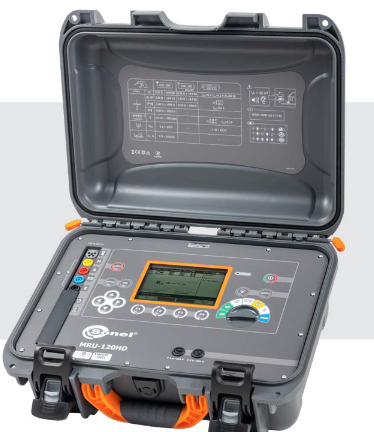

De Sonel MRU-120HD aardweerstands- en bodemweerstandsmeter is een robuust en functioneel apparaat dat zich kenmerkt door bijzondere weerstand tegen moeilijke werkomstandigheden.
Hij is niet bang voor stof of modder en presteert uitstekend, zelfs in gebieden met een verhoogd risico op spatten.

Met behulp van de Sonel MRU-120HD meter is het mogelijk om aardweerstandsmetingen uit te voeren via de 3-polige en 4-draads methode.
Het instrument maakt het ook mogelijk metingen uit te voeren met behulp van extra klemmen (meervoudige aarding - zonder de noodzaak om de bewakingsaansluitingen los te koppelen) en metingen met behulp van de twee-klemmenmethode.
In sommige gevallen kan de meting worden uitgevoerd zonder het gebruik van hulpsondes die in de grond worden geslagen.
Sonel MRU-120HD is een hulpmiddel dat speciaal is ontworpen voor aardingsmetingen in de energiesector. Meetbereik (metingen conform EN 61557) vanaf 0,30 Ω.

Andere praktische functies van het apparaat zijn de mogelijkheid om de weerstand van de aarde te meten en de continuïteit van beschermende en egaliserende verbindingen.

Specificaties:

Meetmethoden:

• 3-polige en 4-draadsmethode – meting van aardingssystemen met behulp van hulpsondes
• 3-polige methode met stroomtang – meting van aardingssystemen met meerdere aardelektroden
• Twee-klemmenmethode – meting van het aardingssysteem wanneer de hulpsondes niet kunnen worden gebruikt
• Aardweerstand – Wenner-methode
• Weerstand van aard- en compensatiegeleiders gemeten met stroom ≥200 mA met automatische nulfunctie – voldoet aan de eisen van EN 61557-4

Extra functies:

• Uitstekende weerstand tegen zware omgevingsomstandigheden – de kofferbehuizing beschermt tegen het binnendringen van stof en water en beschermt tegen de gevolgen van vallen
• Meting van de weerstand van hulpelektroden RS en RH
• Meting van stoorspanning
• Meting bij aanwezigheid van stoorspanning gegenereerd door elektriciteitsnetwerken met een frequentie van 50 Hz of 60 Hz
• Selectie van maximale meetspanning (25 V en 50 V)
• Automatische berekening van de bodemweerstand in ohm-meters (Ωm) en ohm-voeten (Ωft)
• Geheugen voor 990 meetresultaten (10 banken van elk 99 cellen)
• Kalibratie van de gebruikte klem
• Realtimeklok (RTC)
• Gegevensoverdracht naar de computer
• Batterij-indicatie

Applicaties:

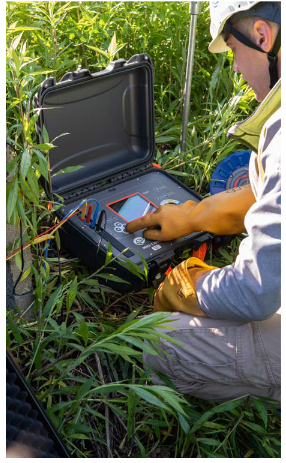

MRU-120HD is gemaakt voor de moeilijkste werkomstandigheden.
Het genereert een meetstroom van meer dan 200 mA, wat effectieve metingen van de aarding van energieobjecten zoals transformatorstations en krachtcentrales mogelijk maakt.

Dankzij de methoden waarbij gebruik wordt gemaakt van klemmen is het niet nodig om de besturingsconnectoren los te koppelen, wat soms een zeer vervelende handeling is.
Dit speelt een bijzondere rol bij het uitvoeren van werkzaamheden aan objecten die zijn blootgesteld aan weersomstandigheden, waarbij de verbindingselementen soms zijn gecorrodeerd of aangetast.
De grafische gebruikersinterface biedt duidelijke lezingen en expliciete berichten.
Dit vertaalt zich in een snelle, probleemloze service.

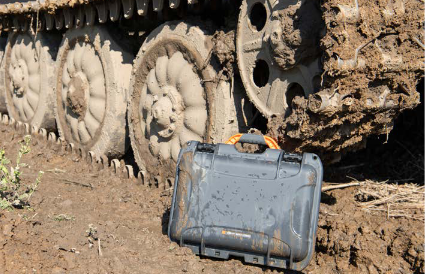

Transport en veiligheid:

Het maakt niet uit of je metingen doet terwijl je door de modder waadt of in het zand tussen stofwolken handelt.
De MRU-120HD-meter is klaar en zal niet teleurstellen.
De beschermingsgraad IP67 bij gesloten deksel zorgt voor stofdichtheid en voorkomt het binnendringen van water – zelfs als de behuizing kortstondig ondergedompeld is! Bij het meten is de dichtheid nog steeds hoog (IP54), waardoor bescherming wordt geboden tegen stof en waterspetters uit elke richting.

Mogelijkheden:

De in het apparaat beschikbare meetmethoden maken een uitgebreide controle van de werking en de beschermende aarding mogelijk.
De kalibratiefunctie van de meetsnoeren elimineert de invloed van hun weerstand op het resultaat.
Dit is echter nog maar het begin.

• De methode met vier afleidingen biedt een zeer nauwkeurige meting van de verwachte kleine weerstandswaarden – elimineert de weerstand van de meetsnoeren die de meter met de aarding verbinden.
• Meting van de continuïteit van beschermende verbindingen en potentiaalvereffeningen met een stroom groter dan 200 mA voldoet aan de vereisten van de norm EN 61557-4.
• Voordat de meter de meting uitvoert, controleert de meter of het geteste object onderhevig is aan een te hoge stoorspanning, wat op aanvullende problemen kan duiden.

Geheugen en resultaten:

De resultaten kunnen in het geheugen van het apparaat worden opgeslagen.
Het is verdeeld in 10 banken van 99 cellen, die elk overeenkomen met één meting.
Deze resultaten kunnen eenvoudig worden overgedragen naar de Sonel Reader-software voor archivering of daaropvolgende analyse en onderzoek.

Verpakkingsinhoud:

• Meetsnoer 4 m(bananenstekkers)zwart/blauw
• Testsnoer 25 m voor aardweerstandsmetingen (op haspel, bananenstekkers) blauw/rood
• Testsnoer 50 m voor aardweerstandsmetingen (op haspel, bananenstekkers) geel
• 4x aardcontacttestsonde (30 cm)
• 2x kramp met banaanaansluiting
• W1 ophangriemen
• USB-kabel
• 230 V netspanning Z7
• Voedingsadapterkabel (IEC C7-stekker)
• L-4 draagtas
• Fabriekskalibratiecertificaat
