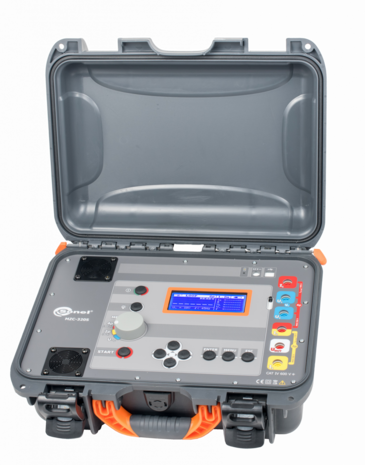

Sonel MZC-320S - Hoge stroom Kortsluit lusimpedantiemeter

Sonel MZC-320S - Lusimpedantiemeter - kortsluitstroom

Specificaties:

Kenmerken:

• Meting van zeer lage kortsluitimpedanties (met resolutie 0,1 mΩ) met een stroomsterkte van 130 A bij 230 V; maximaal 300 A bij 500 V.
• Meting met een stroomsterkte van 24 A bij 230 V, maximaal 27 A bij 500 V met resolutie 0,01 Ω.
• Metingen in installaties met nominale spanningen: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V en frequenties 45…65 Hz.
• Mogelijkheid om metingen uit te voeren in kortsluitsystemen: fase-fase, fase-PE, fase-N.
• Differentiatie tussen de fasespanning en de interfasespanning bij het berekenen van de kortsluitstroom.
• Mogelijkheid om de lengte van het meetsnoer te wijzigen (meting met 2p-methode).
• 4p (vierpolige) methode, meetsnoeren behoeven geen kalibratie (meting met stroom tot 300 A).
• Meting van weerstands- (RS) en reactantie-componenten (XS).

Extra functies:

• Aanraakspanning en aanraakschokspanningsmeting met weerstand 1 kΩ).
• AC-spanningsmeting in bereik 0…550 V.
• Frequentiemeting 45,0...65,0 Hz.
• Geheugen voor 990 meetresultaten, mogelijkheid om de gegevens via USB en Bluetooth over te dragen naar een pc.
• Voeding: oplaadbare batterij

Het bereiken van gebieden die voor anderen onbereikbaar zijn

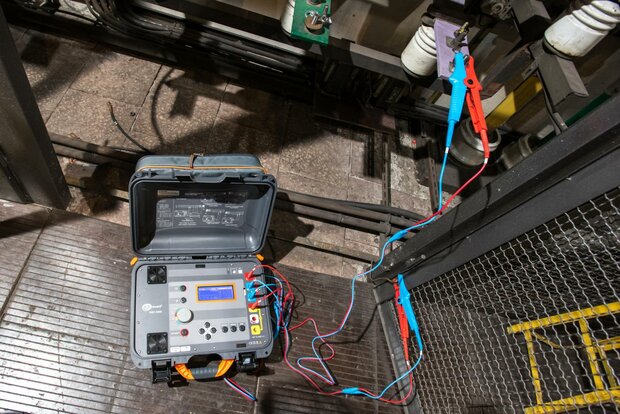

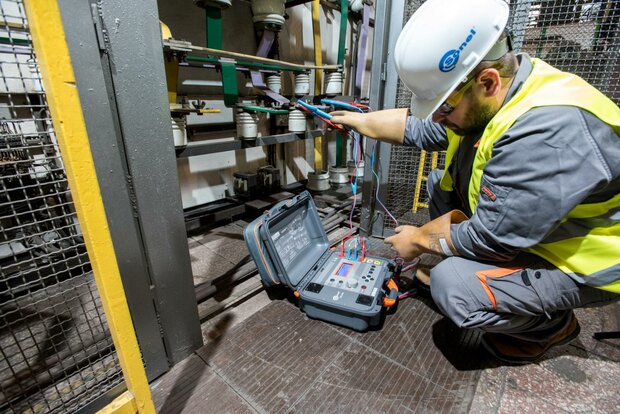

In de directe omgeving van transformatoren of in transformatorstations, waar de circuits zijn uitgerust met een hoge stroombeveiliging (zekeringen met een vermogen van enkele honderden ampère, motorbeveiligingsschakelaars), kunnen foutstromen enkele honderden kilo-ampère bereiken.
Voor het meten van de foutlusimpedantie in dergelijke netwerken is een hogestroommeter nodig, die in staat is ZS-waarden te meten op het niveau van enkele milliohm.
Onze gepatenteerde technische oplossing, die gebruik maakt van componenten die niet verkrijgbaar zijn in het commerciële aanbod (unieke foutweerstand), stelt ons in staat de meter aan te bieden met perfecte prestaties in zulke veeleisende omstandigheden

Metingen zonder compromissen

In de handel verkrijgbare foutlusimpedantiemeters voeren de metingen asymmetrisch uit, dat wil zeggen met behulp van halfgolfstroom.
Deze oplossing introduceert de overgangsconstante en de DC-constante, wat niet altijd resulteert in een lineair gedrag van de transformator tijdens de tests.
Dit heeft op zijn beurt invloed op de nauwkeurigheid van de resultaten.

De MZC-320S hogestroommeter past symmetrische stroom toe voor metingen, wat betekent dat ze de volledige golf gebruiken - dankzij het geavanceerde ontwerp van het meetsysteem en het foutcircuit.

Toepassingen:

Het instrument wordt gebruikt voor metingen in netwerken met de volgende nominale spanning:

• tot 500 V, waarbij de verwachte foutstroom 69,4 kA kan bereiken, zoals gemeten volgens EN 61557.

Deze parameters maken de meter perfect voor tests en metingen bij windparken, hogesnelheidslijnen en in faciliteiten die worden beheerd door energiebedrijven.

Werken op afstand is altijd de beste oplossing

Het instrument kan op afstand worden bediend.
Het enige dat nodig is, is dat de meter is aangemeld bij hetzelfde Wi-Fi-netwerk als het controlerende apparaat, d.w.z. elk apparaat met een webbrowser.
Na het oproepen van het virtuele bedieningspaneel in de browser kan de gebruiker vanaf een handige afstand de meting starten en vervolgens de resultaten uitlezen.
Op dezelfde manier krijgt hij toegang tot de opgeslagen meetresultaten. Belangrijk is dat hij of zij ze ook op de klassieke manier kan downloaden, namelijk via een USB-verbinding.

Verpakkingsinhoud:

• Dubbeldraads meetsnoer 3 m (10 / 25 A)
• Meetsnoer 1,2 m (banaanstekkers) zwart/geel
• Pinsonde 1 kV (banaanstekker) zwart/geel
• 2x Kelvin-tang, 1 kV, 25 A
• 4x krokodillenklem 1 kV 32 A zwart
• 2x hoogstroom-pensonde 1 kV (banaancontactdozen)
• Netsnoer 230 V met IEC
• C7-stekker
• Voeding Z19 USB-kabel

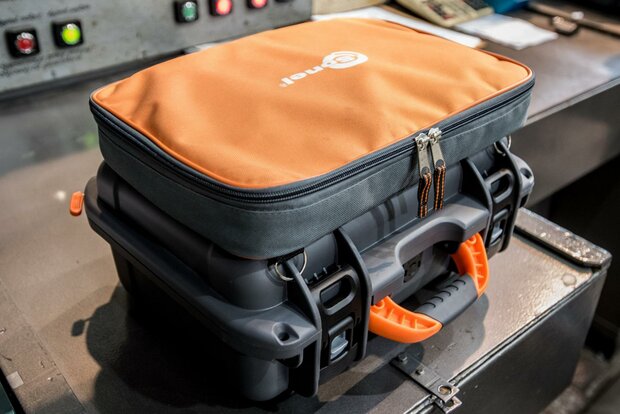

• L14 draagtas
• Fabriekskalibratiecertificaat
