Sonel MZC-340-PV - Hoge-stroom foutlus impedantiemeter

Sonel MZC-340-PV - Hoge-stroom foutlus impedantiemeter

Kies de Sonel MZC-340-PV hoge-stroom kortsluitlus impedantiemeter voor bedrijfsspanningen tot 900 V AC met meetcategorie CAT IV 1000 V en efficiënt ventilatiesysteem voor een soepele en effectieve werking zonder uitvaltijd.
Het wordt alleen draadloos aangestuurd.

Bij meerdere kortsluitlus impedantiemetingen kunnen sommige meetinstrumenten geblokkeerd raken.
Dit probleem heeft geen invloed op de Sonel MZC-340-PV meter.

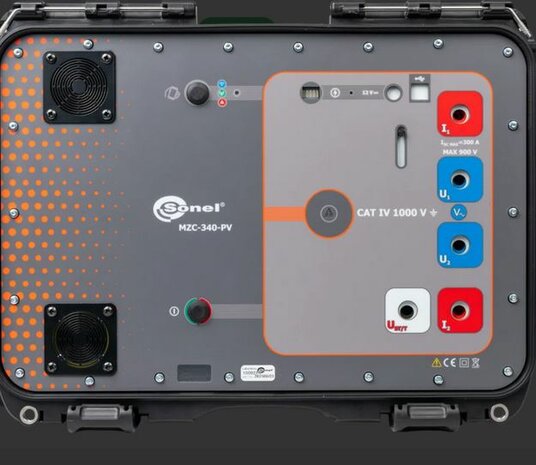

Om blokkades te voorkomen, is het apparaat uitgerust met een speciaal hoogwaardig ventilatiesysteem dat de tijd die nodig is om de kortsluitweerstand te koelen aanzienlijk verkort.
De Sonel MZC-340-PV geavanceerde hoge-stroommeter is de juiste keuze voor professionals in de energie-, elektrotechnische en installatie- en meetindustrie.
Het apparaat combineert uitgebreide meetmogelijkheden met een hoge duurzaamheid en weerstand tegen zware werkomstandigheden.
Een speciaal ontwikkeld ventilatiesysteem vertaalt zich in een grotere efficiëntie en verkort de werktijd aanzienlijk.

Specificaties:

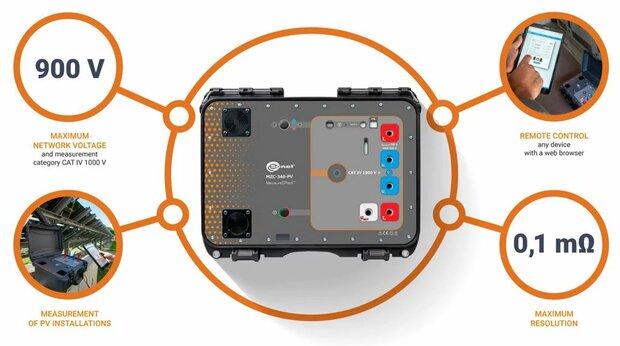

• Meting van zeer lage kortsluitlusimpedanties (met resolutie 0,1 mΩ) met een stroom van 130 A bij 230 V; maximaal 305 A bij 550 V AC en 250 A bij 900 V AC.
• Metingen in installaties met nominale spanningen: 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (van 200 V tot 900 V) en frequenties 45...65 Hz.
• Mogelijkheid om metingen uit te voeren in kortsluitsystemen: fase-fase, fase-PE, fase-N.
• Onderscheid tussen de fasespanning en de interfasespanning tijdens de berekening van de kortsluitstroom.
• 4p (vierpolige) methode, testkabels hoeven niet te worden gekalibreerd (meting met stroom tot 305 A).
• Meting van weerstands- (RS) en reactantie- (XS) componenten.

Extra eigenschappen:

• Afstandsbediening.
• Aanraakspanning en schokspanningsmeting met weerstand 1 kΩ.
• Wisselspanningsmeting in het bereik 0...900 V.
• Frequentiemeting 45,0...65,0 Hz.
• Geheugen van 990 meetresultaten, gegevensoverdracht via USB en wifi.
• Voeding: oplaadbare batterij.

De uitdaging aangaan:

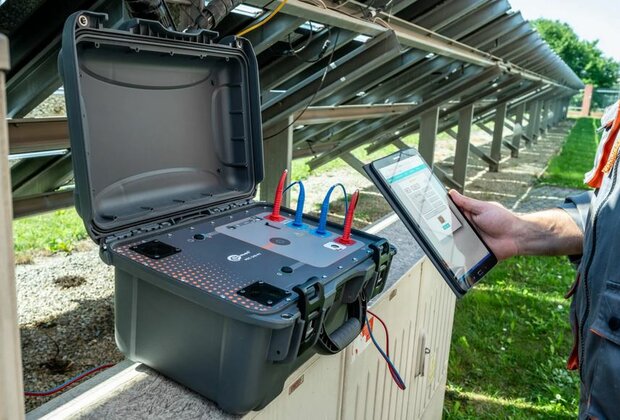

Bij het bouwen van middelgrote en grote PV-parken selecteren ontwerpers, geleid door de noodzaak om de hoogst mogelijke energieopbrengst en dus het maximale rendement op de investering te garanderen, omvormers met een spanning van 1500 V DC / 800 V AC.
Het testen van een dergelijk systeem moet zowel de AC- als DC-zijde van het PV-systeem aanpakken.
Het testen van alle AC-circuits moet worden uitgevoerd in overeenstemming met de vereisten van IEC 60364-6.

De uitgangsspanning van 800 V AC, die in reële omstandigheden vaak hoger is dan deze waarde, vormt een groot probleem voor aannemers en onderhoudsbedrijven, aangezien er voor zulke hoge spanningen geen apparaten op de markt zijn om de installatie te controleren op naleving van de voorwaarden voor bescherming tegen elektrische schokken met betrekking tot het meten van de impedantie van de kortsluitlus.

Sonel was het eerste bedrijf ter wereld dat de uitdaging aanging om een ​​foutlusimpedantiemeter te maken voor bedrijfsspanningen tot 900 V AC en meetcategorie CAT IV 1000 V. Zo ontstond de Sonel MZC-340-PV-meter.

De leider neemt geen shortcuts:

De energie die vrijkomt bij een netspanning van 800-900 V AC kan een gevaar vormen voor het personeel dat metingen uitvoert.
Daarom wordt de MZC-340-PV alleen draadloos aangestuurd.

Toepassingen:

• Het instrument wordt gebruikt voor metingen in netwerken met een nominale spanning tot 900 V AC, waarbij de verwachte foutstroom 100 kA kan overschrijden, gemeten volgens EN 61557.
• Deze parameters maken de meters perfect voor tests en metingen bij windmolenparken, hogesnelheidstreinen en in door energiebedrijven aangestuurde installaties.

Bediening op afstand is altijd de beste oplossing:

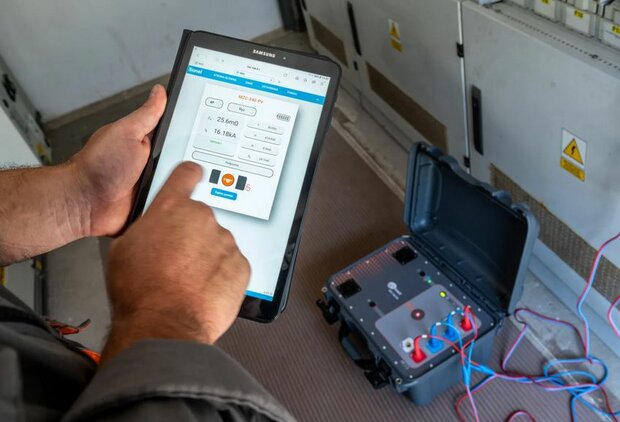

Het instrument kan op afstand worden bediend - het enige dat vereist is, is dat de meter is geregistreerd op hetzelfde wifi-netwerk als het bedieningsapparaat, d.w.z. elk apparaat met een webbrowser.
Na het oproepen van het virtuele bedieningspaneel in de browser, kan de gebruiker de meting op een comfortabele afstand starten en vervolgens de resultaten uitlezen.

Op dezelfde manier krijgt hij of zij toegang tot de opgeslagen meetresultaten.
Belangrijk is dat hij of zij deze ook op de klassieke manier kan downloaden, d.w.z. via een USB-verbinding.

Verpakkingsinhoud:

• Dubbeldraads testkabel 3 m (10 / 25 A) CAT IV 1000 V
• 2x Kelvin-klem, 1 kV, 25 A, CAT IV 1000 V
• 2x hogestroompensonde 1 kV CAT IV 1000 (banaanstekkers)
• Testkabel 5 kV 1,8 m (banaanstekkers) zwart
• Pinsonde 11 kV (banaanstekker) zwart
• USB-kabel
• Netsnoer 230 V met IEC C7-stekker
• Voeding Z-19
• M-6-draagtas
• Certificaat van fabriekskalibratie
