Sonel WME-8 - Set voor installatie- en aardingsmetingen in fotovoltaïsche systemen

Sonel WME-8 - Set voor installatie- en aardingsmetingen in fotovoltaïsche systemen

Een set meetinstrumenten met accessoires.

De set bevat:

• Sonel PVM-1020 fotovoltaïsche meter,
• Sonel IRM-1 zonnestraling- en temperatuurmeter,
• Sonel MRU-10 aardingsweerstandsmeter.

Mogelijkheden:

• PVM-1020 | Kan worden gebruikt voor categorie 1-metingen volgens IEC 62446-1.
• PVM-1020 | Converteert gemeten parameters naar STC-omstandigheden volgens IEC 60891 door samenwerking met de IRM-1 zonnestraling- en temperatuurmeter.
• IRM-1 | Meting van zonnestraling en temperatuur.
• IRM-1 | De LoRa-interface voor communicatie met een mastermeter – biedt een groter bereik dan de Bluetooth-technologie!
• MRU-10 | Aardingsweerstandsmetingen van fotovoltaïsche installaties met behulp van de 3-polige methode.

PVM-1020:

• Fotovoltaïsche meter

Kenmerken:

• Kan worden gebruikt voor categorie 1 metingen volgens IEC 62446-1.
• AUTO-modus voor het uitvoeren van een reeks metingen na één druk op de START-knop.
• Converteert gemeten parameters naar STC-omstandigheden volgens IEC 60891 door samenwerking met de IRM-1 zonnestraling- en temperatuurmeter.
• reSYNC-functie - automatische voltooiing van resultaten met omgevingsparameters en hun conversie naar STC-omstandigheden na het herstellen van de verbinding met IRM-1.
• De ingebouwde LoRa-radio-interface zorgt voor samenwerking met de IRM-1-meter over lange afstanden.
• Ingebouwde Bluetooth-module voor communicatie met een computer.
• Groot meetgeheugen: 100 objecten met elk 40 cellen.
• Verlicht display en knoppen.

Gemeten parameters:

• De open circuitspanning van het PV-paneel of een keten van panelen, tot 1000 V DC.
• RMS-spanning van het AC-netwerk tot 600 V met frequentiemeting.
• Kortsluitstroom van een PV-paneel of een reeks panelen – tot 20 A DC.
• Isolatieweerstand van PV-panelen – meten van spanning van 250, 500 of 1000 V, gelijktijdige meting van twee waarden: RISO+ en RISO-.
• Isolatieweerstand van AC-circuits – meten van spanning van 250, 500 of 1000 V.
• Weerstand van beschermingsgeleiders en equipotentiaalverbinding met ± 200 mA stroom. Laagstroomweerstandsmeting, hoorbare en visuele signalering.
• Meting van PV-panelen bedrijfsstroom en AC-stroom – allemaal met externe klem.
• AC/DC-vermogensmeting.
• Diodetest met 200 mA stroom, automatische polariteitsdetectie. Test van blokkeerdiodes met 1000 V DC-spanning.

IRM-1

• Zonnestraling- en temperatuurmeter

Kenmerken:

• Meting van zonnestraling en temperatuur.
• De LoRa-interface voor communicatie met een hoofdmeter – biedt een groter bereik dan de Bluetooth-technologie!
• Automatische gegevenssynchronisatie met een mastermeter met reSYNC-functie.
• Ingebouwde kompas- en hellingsensor.
• Ingebouwde recorder die kan worden gebruikt om zonnestraling te registreren vóór de bouw van PV-systemen, evenals om de schaduw van bestaande systemen te meten.
• Groot meetgeheugen: 999 cachegeheugencellen en 5000 recorderrecords beschikbaar (eenmalige registratie) met de mogelijkheid om deze te overschrijven (continue registratie).

Gemeten parameters:

• Intensiteit van de zonnestraling (bestralingssterkte) in W/m2 of BTU/ft2h.
• Temperatuur van PV-paneel in °C of °F.
• Omgevingstemperatuur in °C of °F.
• Hellingshoek van panelen
• Oriëntatie van de panelen met het ingebouwde kompas.

MRU-10

• Aardingsweerstandsmeter

Aardingsweerstandsmetingen:

• 3-polige methode - meting van aardingssystemen met behulp van hulpsondes.
• 2-polige methode.

Kenmerken:

• Weerstand van hulpelektroden RH en RS.
• Meting van interferentiespanning tot 100 V.
• Indicatie van batterijstatus.
• Selectie van maximale meetspanning (25 V en 50 V).
• Auto-OFF-functie.

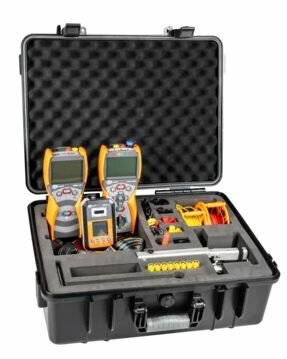

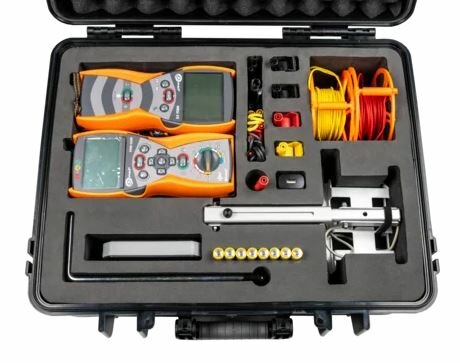

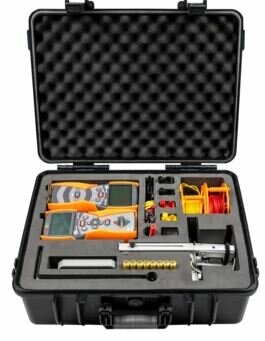

Verpakkingsinhoud:

• Fotovaltaische meter - PVM-1020
• Zonnestralings- en temperatuurmeter IRM-1
• Aardingsweerstandsmeter - MRU-10
• MC4-bananenstekkeradapter
• Stroomtang C-PV
• Meetkabels 1,2 m Cat III/1000 V CAT IV/600 V (bananenstekkers)
• Meetkabel 1,2 m rood
• Meetkabel 1,2 m geel
• Meetkabel 2,2 m zwart
• Meetkabel 15 m voor aardingsweerstand
• Meetkabel 30 m voor aardingsweerstand
• Pinsonde rood
• Aardingscontacttestsonde 25 cm
• Krokodilklem geel, rood, zwart
• 5V-voeding met USB 2.0-uitgang
• 8 x batterij AA LR06
• 2 x batterij AA LR03
• IRM-1
• Harde draagtas
• 2 x ophangriemen
• 3 x fabriekskalibratiecertificaat
